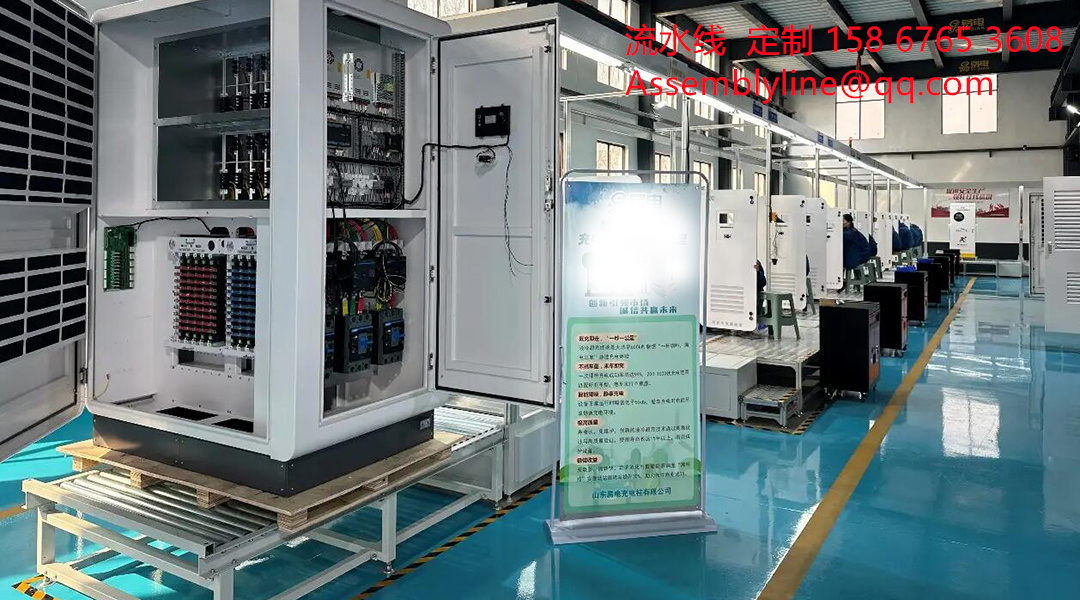

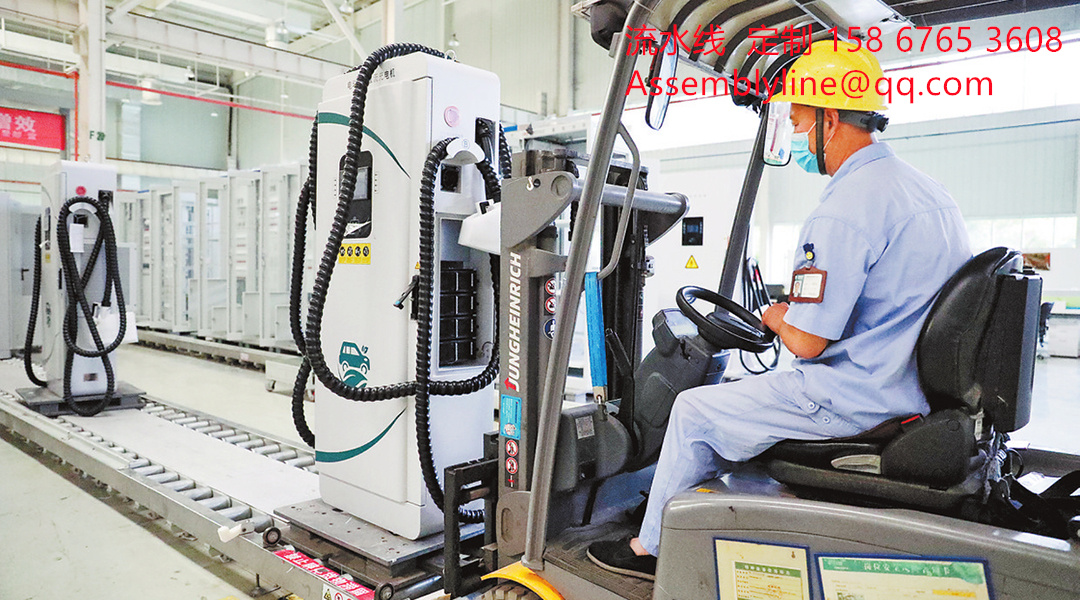

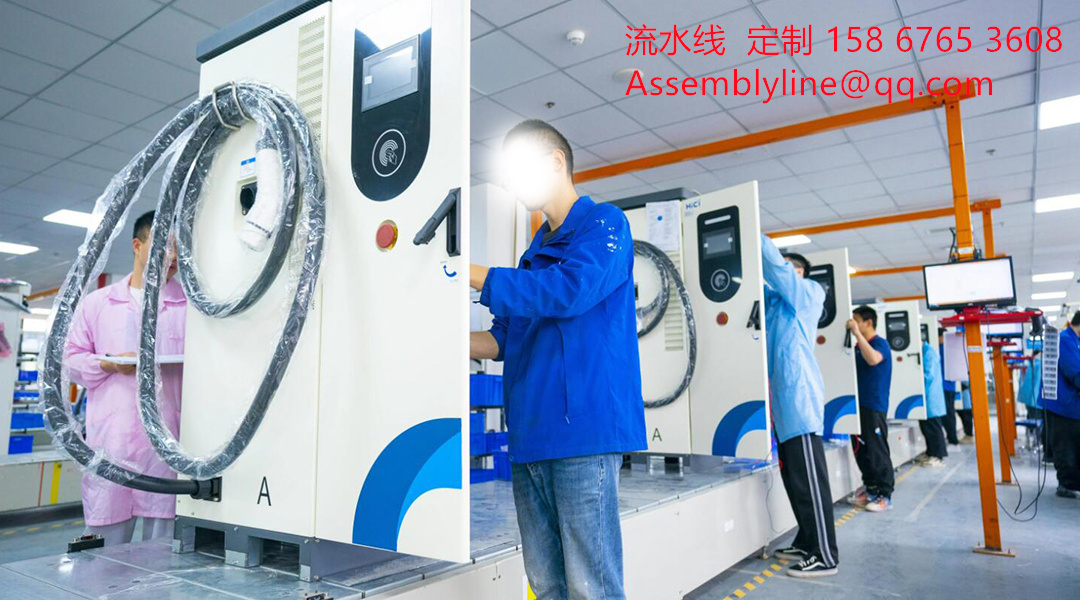

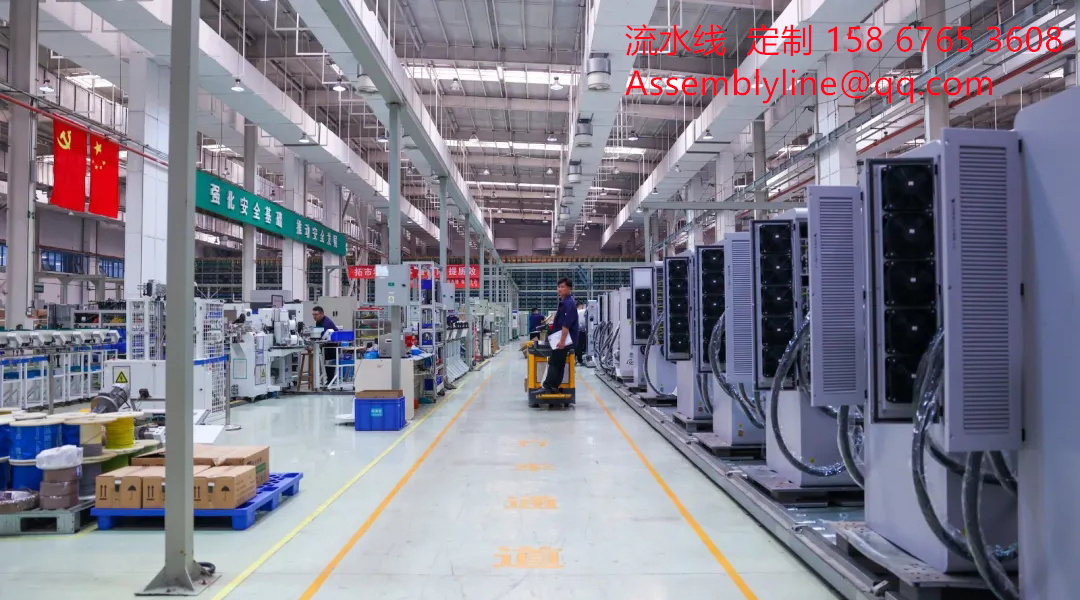

充电桩生产流水线的组装工艺流程涵盖了从零部件检验、模块装配、整机调试到性能测试等关键步骤。首先，对所有零部件进行严格筛选和检验，确保质量。随后，利用自动化设备进行模块化组装，提高效率和精度。组装完成后，进行细致的整机调试，确保各部件协同工作。之后，通过性能测试验证充电效率和稳定性。最后，对充电桩进行外观检查和清洁，合格后进行包装，准备出厂。整个流程强调标准化和自动化，以提升产品一致性和生产效率。
直流充电桩的结构主要部分：
1.功率单元：这是直流充电桩的核心部分，通常指的是直流充电模块，负责将交流电转换为电动汽车电池所需的直流电。
2.控制单元：也称为充电桩控制器，属于嵌入式硬件和软件技术的范畴，负责控制充电过程，包括启动、停止、输出电压和电流的调节。
3.计量单元：用于计量充电过程中的电量，确保计费的准确性。
4.充电接口：是充电桩与电动汽车之间连接的物理接口，确保充电电流和信号的传输。
5.供电接口：连接电网，为充电桩提供所需的交流电源。
6.人机交互界面：通常包括触摸屏或按键等，允许用户与充电桩进行交互，如开始充电、停止充电、设置充电参数等。
7.主回路：直流充电桩的电气部分之一，主要负责处理电源的输入和输出。输入端接收三相交流电，通过充电模块转换为直流电后，连接到充电枪，为电动汽车充电。
8.二次回路：包括充电桩控制器、读卡器、显示屏、直流电表等，负责充电桩的控制逻辑、用户交互、状态显示和计费等功能。
9.安全保护装置：包括熔断器、断路器、防雷开关、漏电开关等，确保在异常情况下能够及时切断电源，保护人身和设备安全。
10.通信模块：可能包括WiFi或3G/4G等网络通讯模块，用于充电桩与后台系统的通信，实现远程监控和智能管理。
11.结构设计：充电桩的结构设计不仅要满足功能需求，还要考虑环境适应性、耐用性、维护方便性以及美观性。
直流充电桩生产线组装工艺工序流程：
1.零部件准备：准备所需的各种零部件，包括充电桩主体、电源线、插座、电子控制器等，并进行检验和筛选以确保其质量和性能满足要求。
2.零部件加工：对充电桩所需的各个零部件进行加工和制造，根据设计图纸进行切削、冲压、焊接等工艺，以使零部件具备所需的形状和尺寸。
3.零部件组装：将加工完成的零部件进行组装，包括电子控制器、插座、电源线等部件安装到充电桩主体上，并确保其连接牢固和稳定。
4.测试和调试：组装完成后，对充电桩进行测试和调试，以确保其各项功能和性能符合要求。测试内容包括电源输入输出测试、充电速度测试等。
5.外观处理：对充电桩的外观进行处理和装饰，提升其外观质量和美观度。这通常包括表面处理、喷涂等工艺。
6.包装和运输：加工和处理完成后，对充电桩进行包装以保护其在运输过程中不受损坏，并标识包装内容和注意事项。
直流充电桩生产线关键的测试项目（参考）：
1.一般检查：目测检查充电机外壳有无凹凸、划伤等缺陷；结构件是否牢固，有无毛刺、锈迹、裂纹等；所有铭牌标示是否正确安装、内容是否正确、字迹是否清晰。
2.输出电压误差试验：测量充电桩在设定恒压状态运行时的输出电压误差，确保误差不超过±0.5%。
3.输出电流误差试验：在恒流状态下运行，测量充电桩的输出电流误差，确保误差在规定范围内。
4.稳压精度试验：在不同输入电压下，测量充电机的输出电压，确保稳压精度不超过±0.5%。
5.稳流精度试验：在恒流状态下运行，测量充电机输出电流值，确保稳流精度不超过±1%。
6.限流特性试验：测试充电桩在输出电流超过整定值时，是否能够自动降低输出电压以限制电流增加。
7.保护功能试验：包括输出过压保护、短路保护、绝缘接地保护、冲击电流试验、软启动试验、电池反接试验和连接异常试验等，确保充电桩在异常情况下能够自动切断输出并发出告警提示。
8.耐压试验：对交流输入回路、直流输出回路进行耐压测试，确保其对地之间的耐压性能符合安全要求。
9.功能检查：包括充电设定方式、通信功能、显示功能、输入功能、计量功能、直流监控单元功能和模块通讯故障等测试。
10.充电输出试验：包括输出电压、电流误差试验，稳压、稳流精度试验，纹波系数试验，限压、限流特性试验，效率和功率因数试验等。
11.电压辅助电源试验：确保系统的可靠性和稳定性。
12.谐波电流试验：保证系统的可靠工作。
13.兼容性试验：包括充电接口、充电控制、充电通信的兼容性测试。
14.安全要求试验：测试充电过程中的报警信号、输入过欠压、短路、接地保护、输出过压、过流保护等。
15.温升、噪声试验：考核充电机在温升和强噪声场中的工作性能。
15.防止固体异物、水、液体等进行试验及盐雾试验：通过人造气氛的加速抗腐蚀评估方法，保证系统的可靠工作。
17.老化测试：模拟产品在现实使用过程中的各种恶劣条件的高强度测试，确保产品在出厂前进行稳定性和可靠性的测试。
18.通信协议测试：验证充电桩与电动汽车之间的通信协议是否正常。
