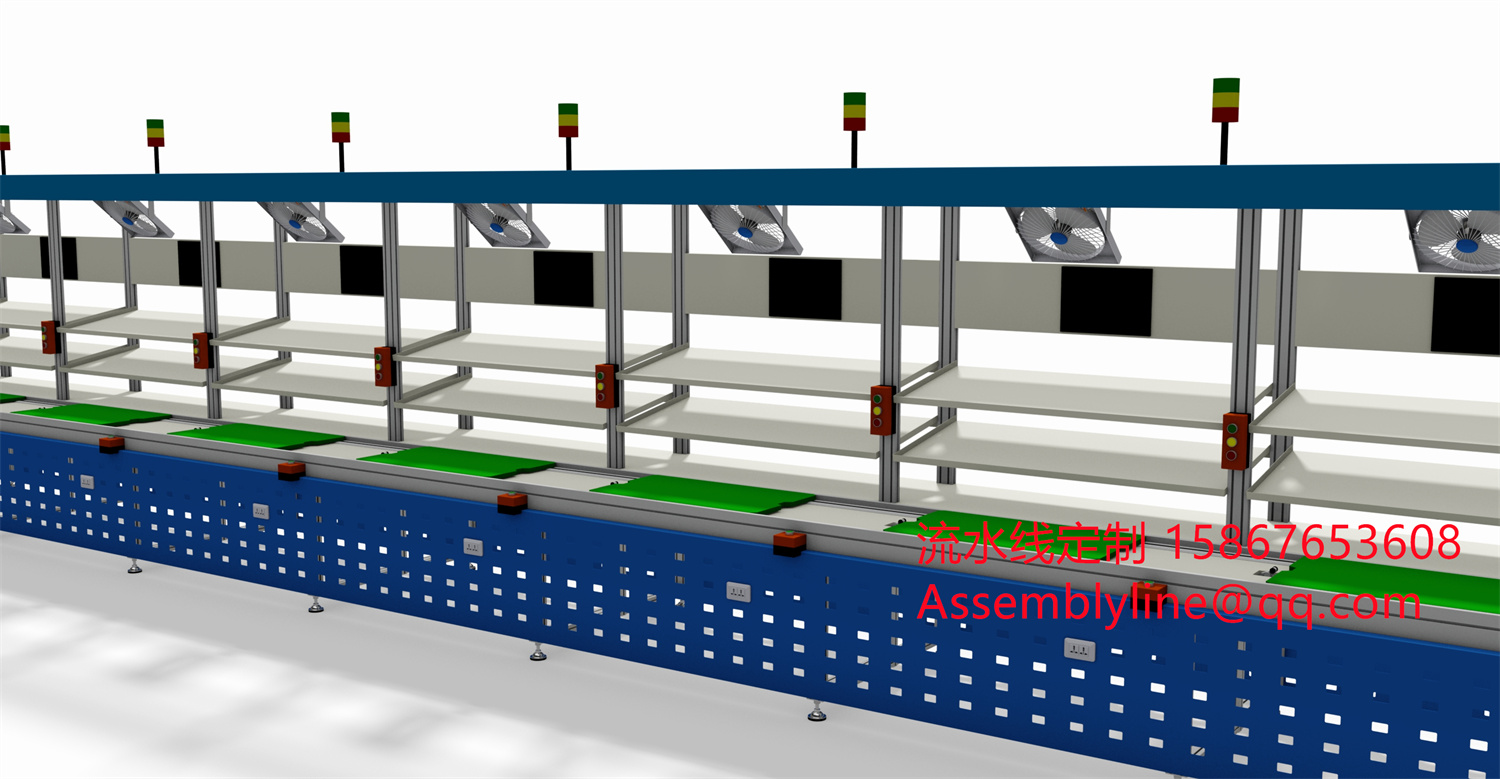

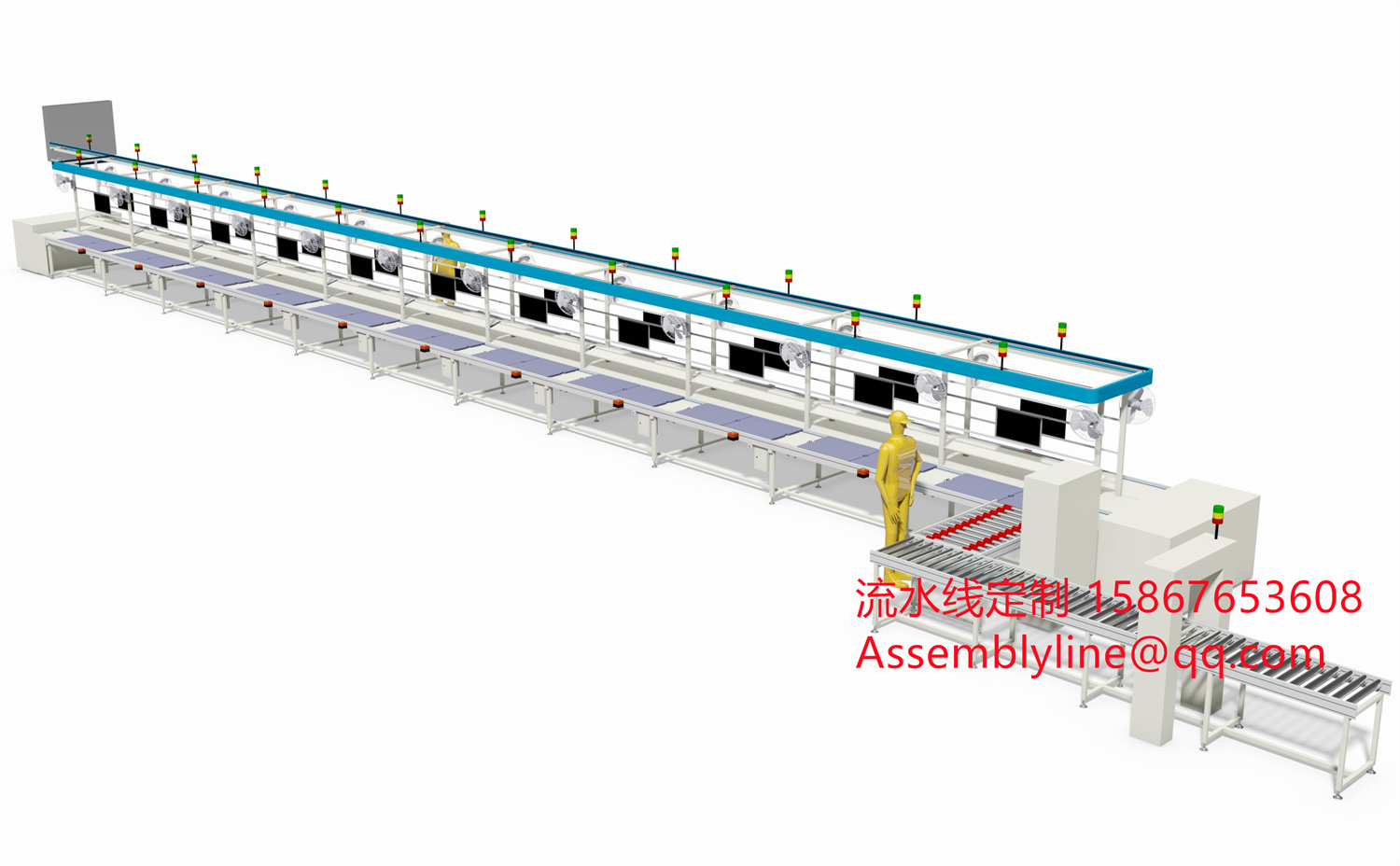

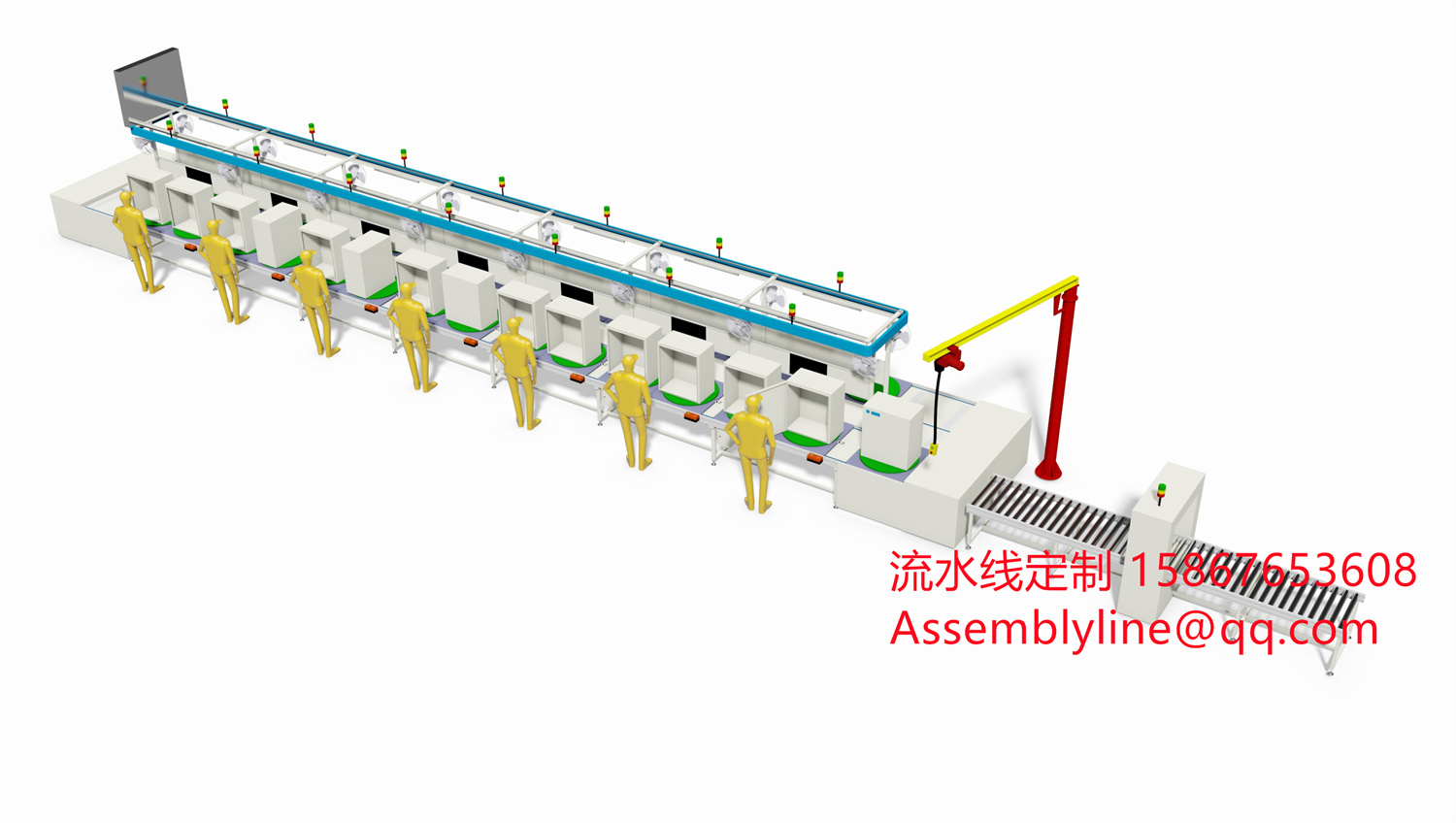

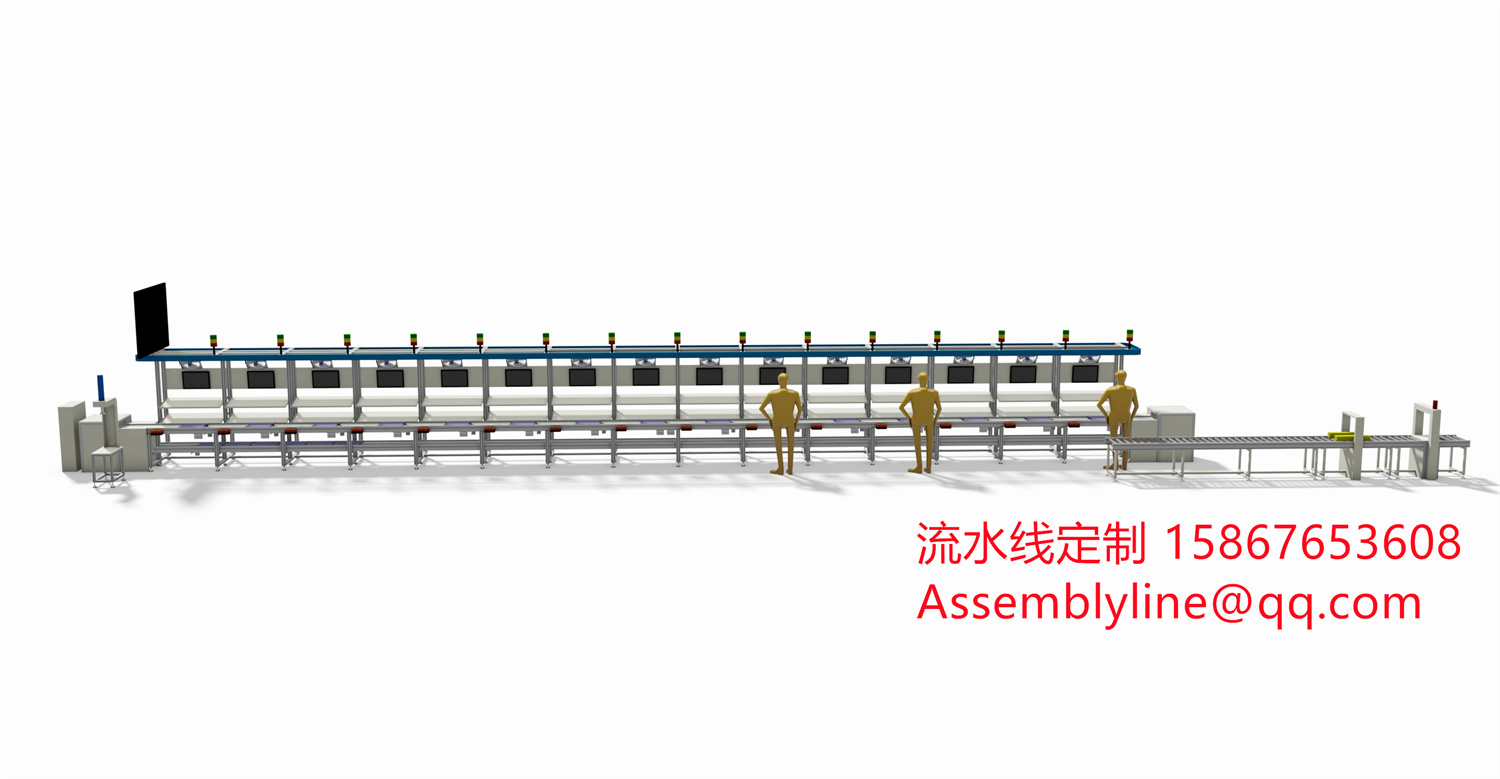

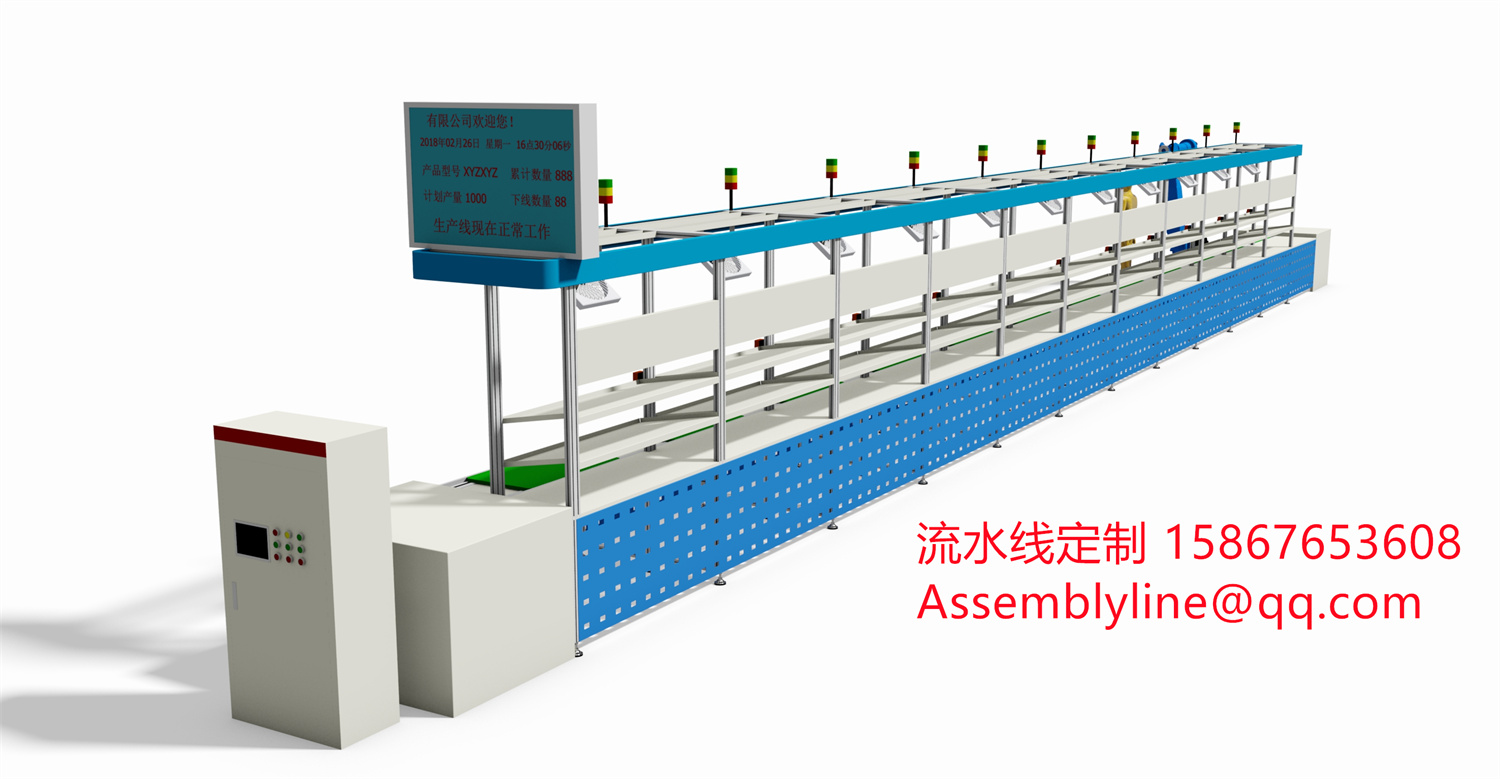

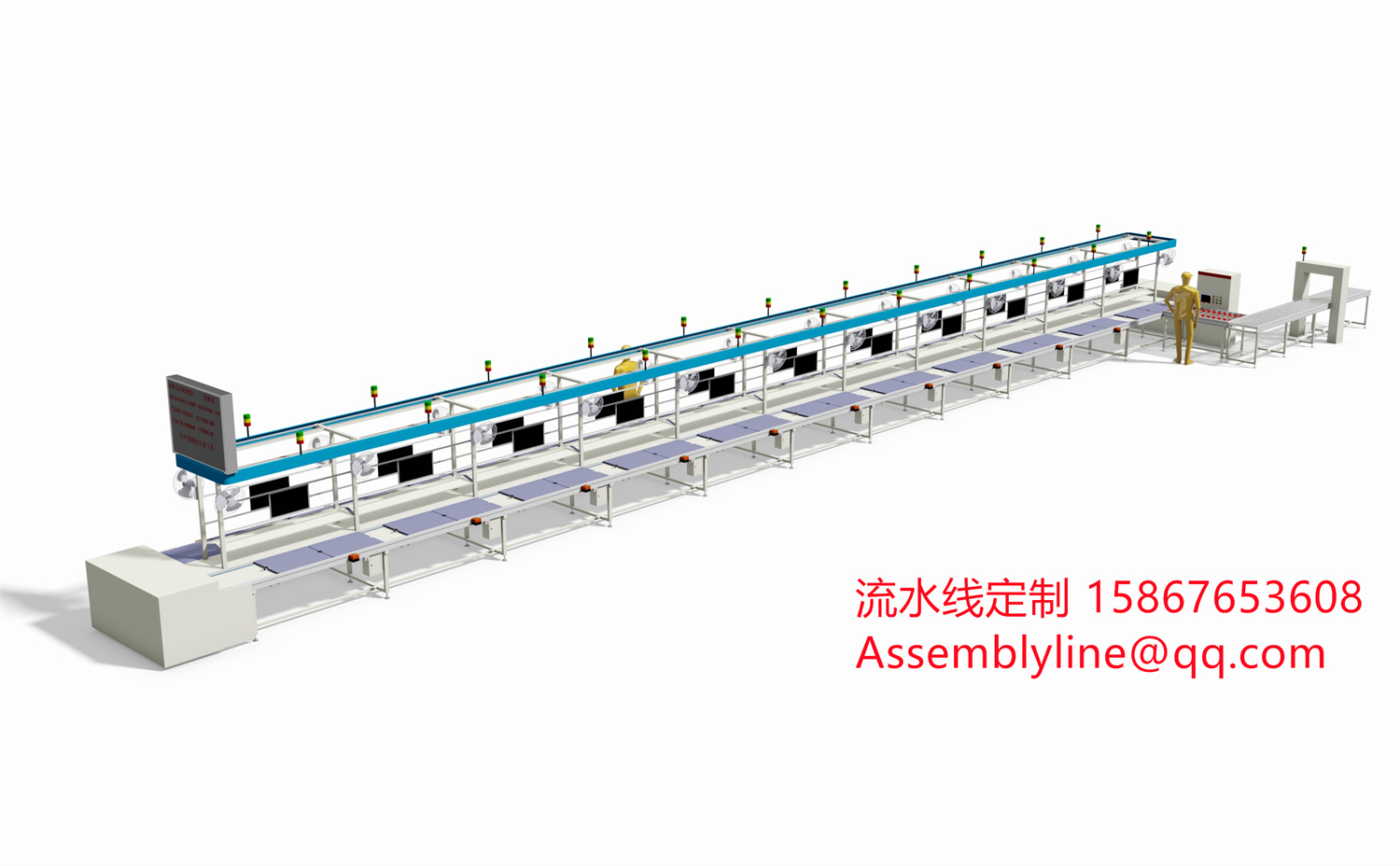

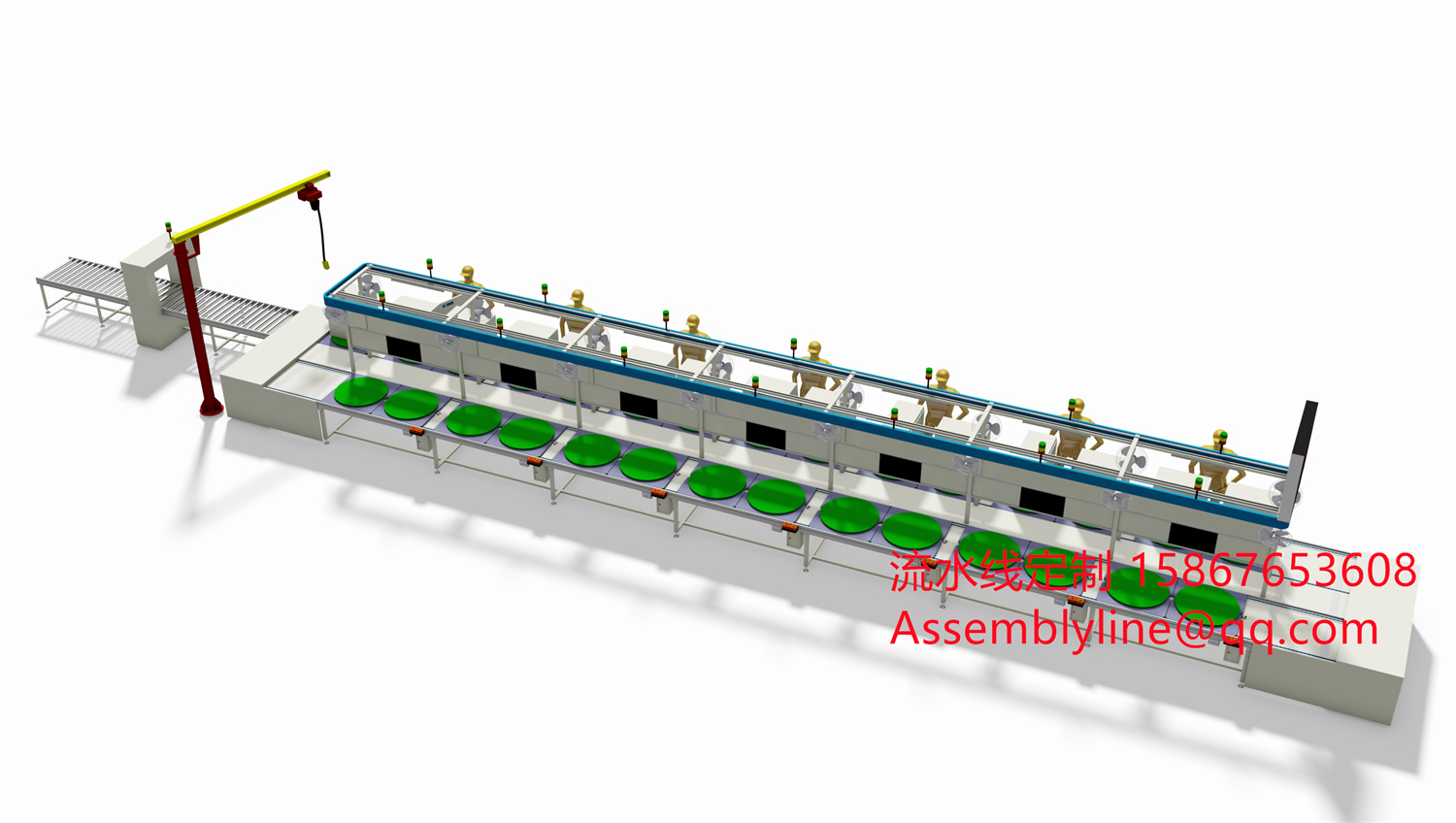

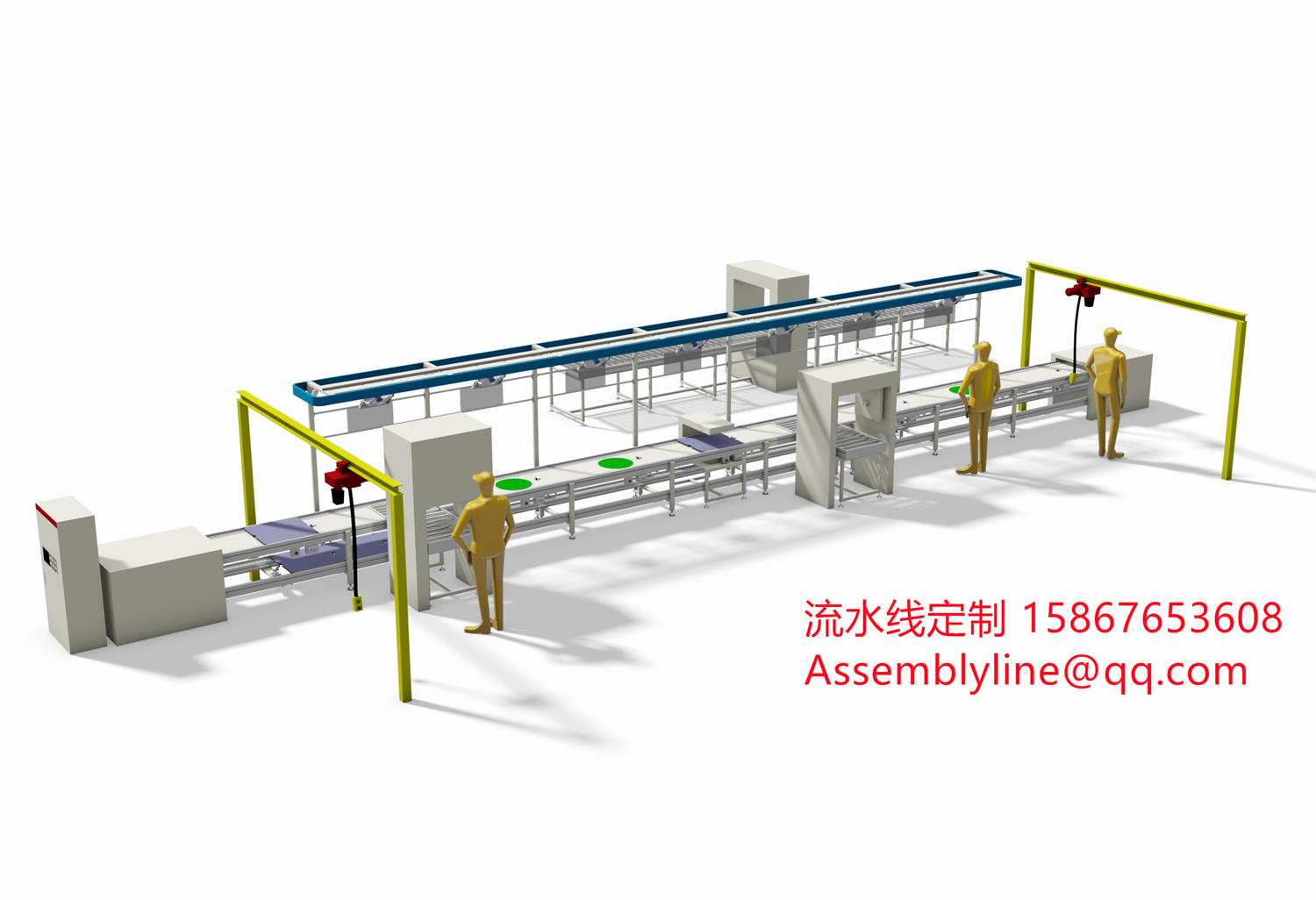

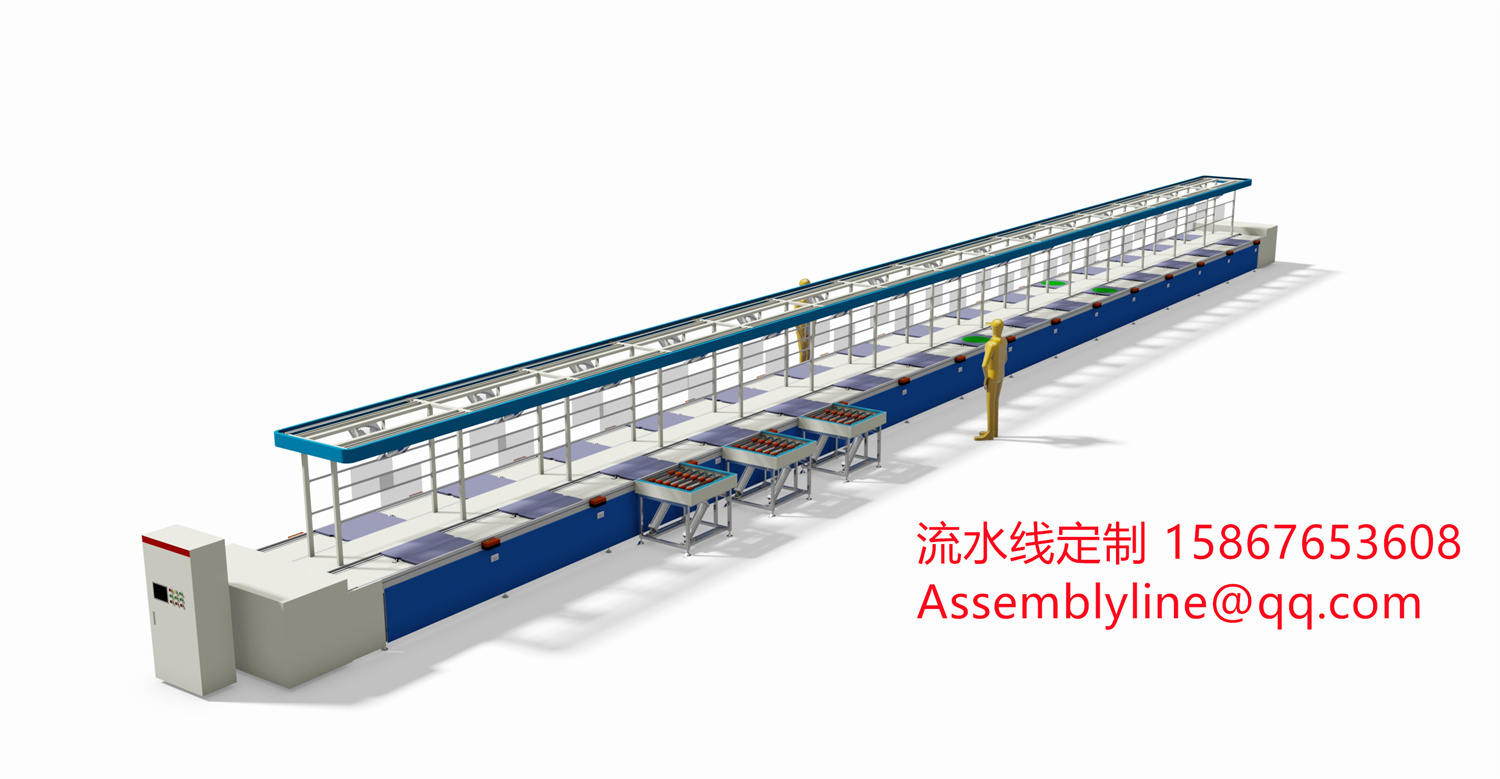

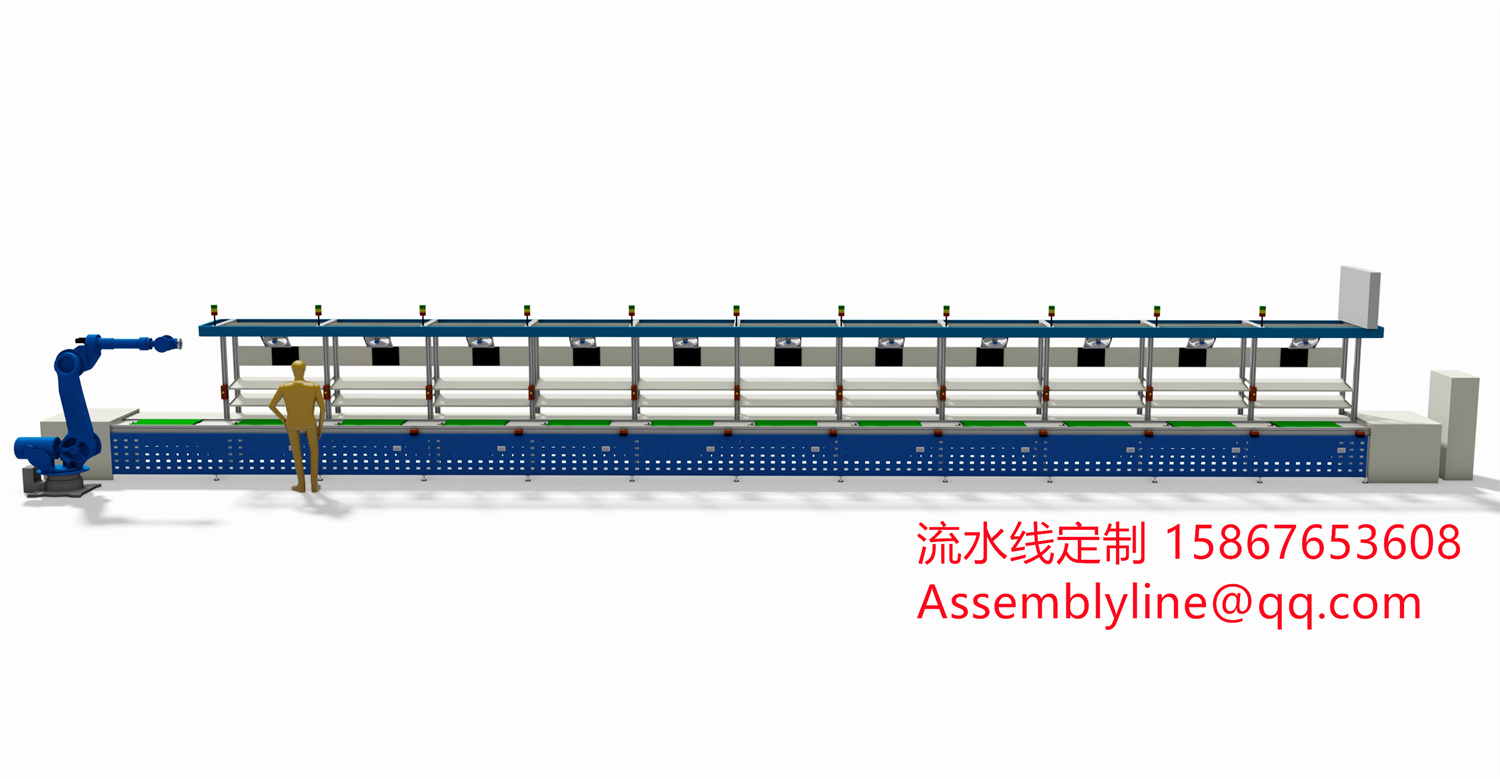

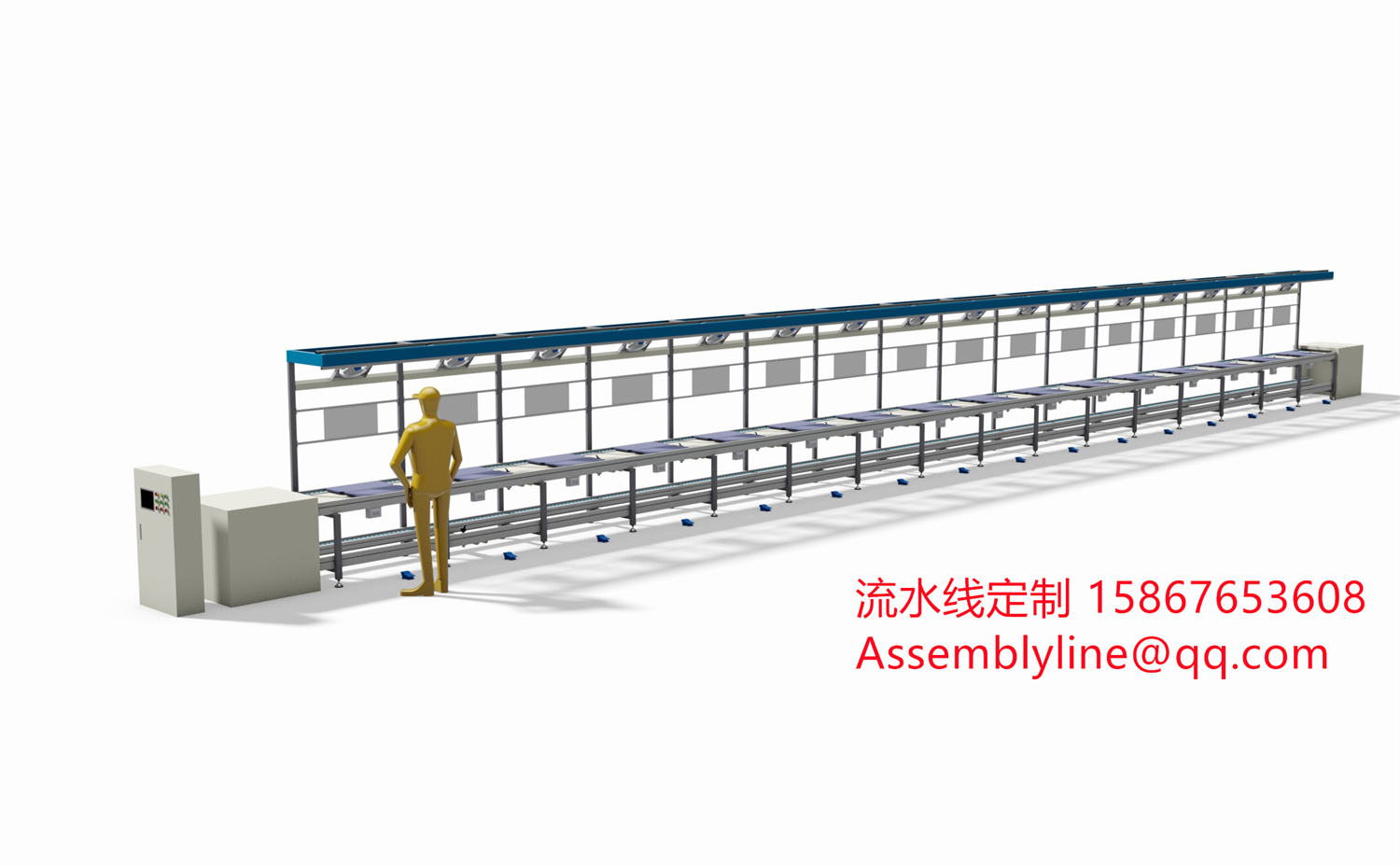

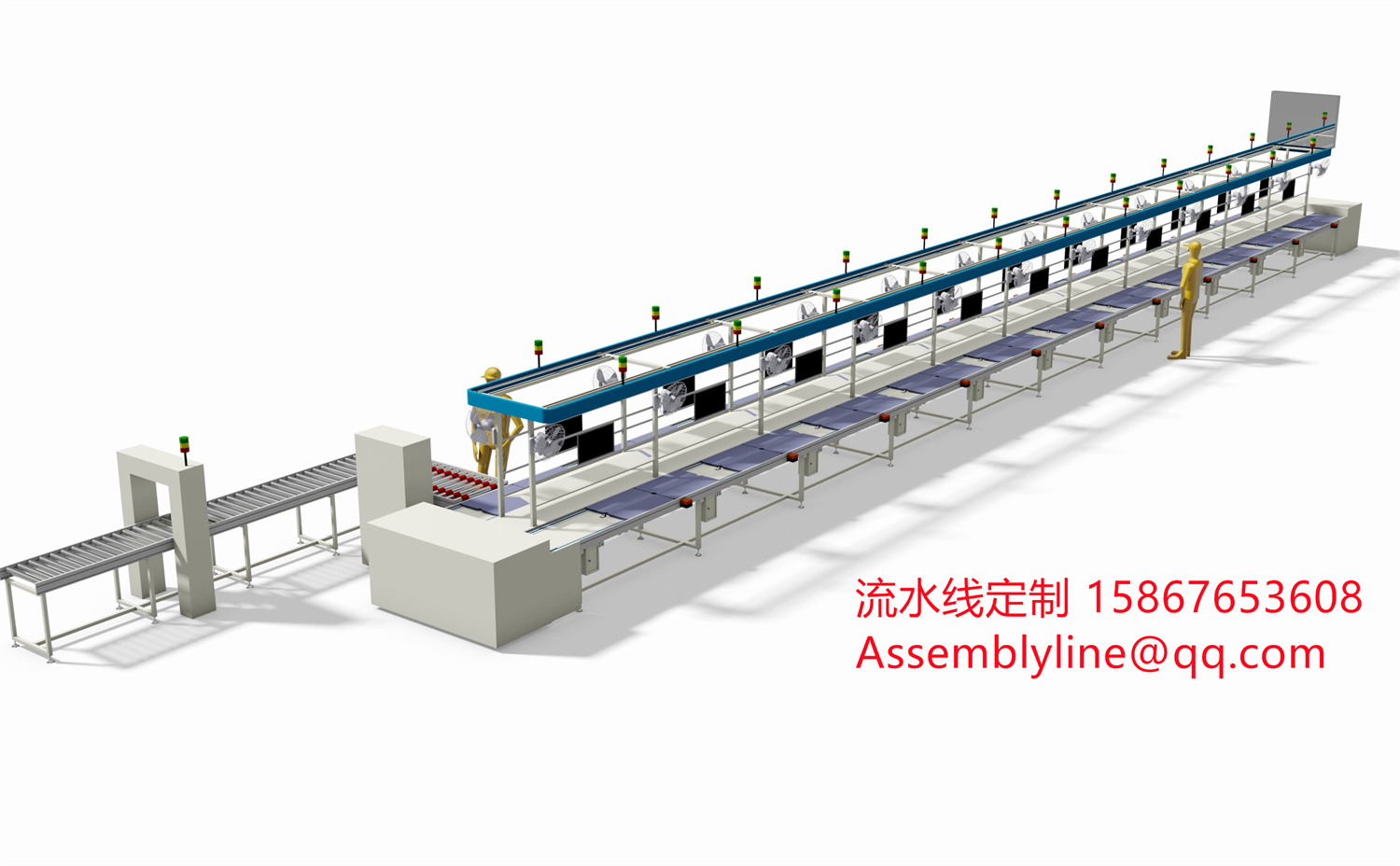

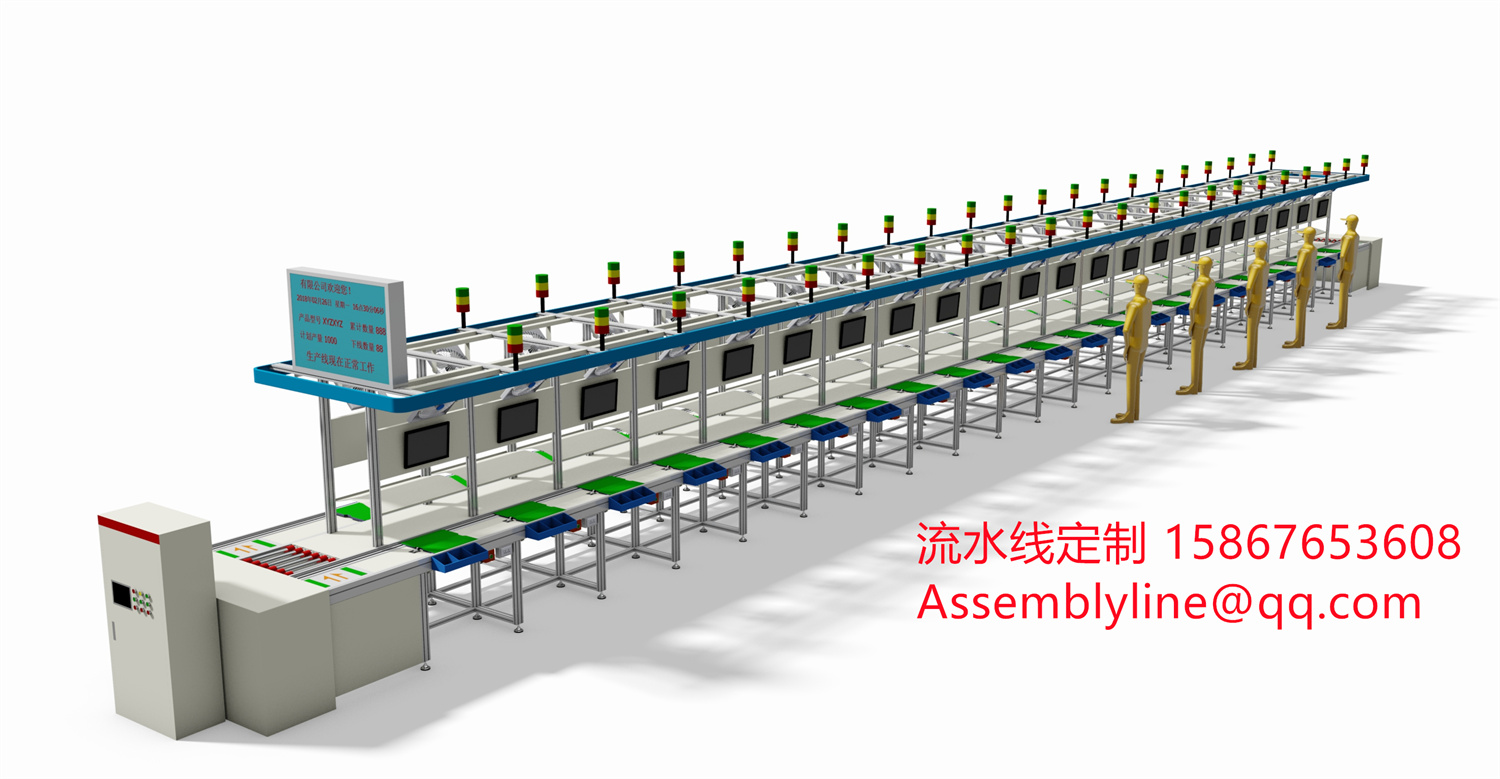

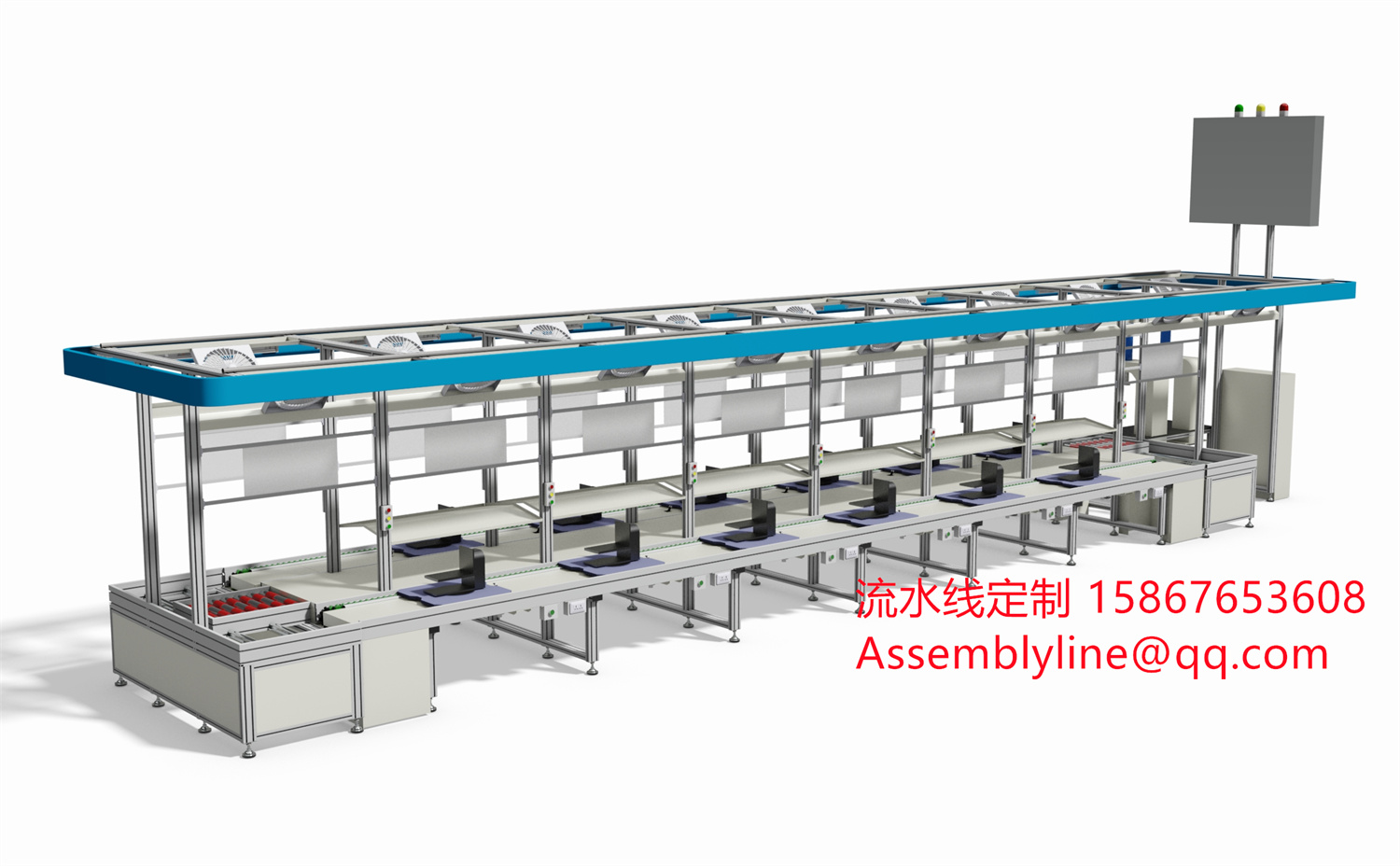

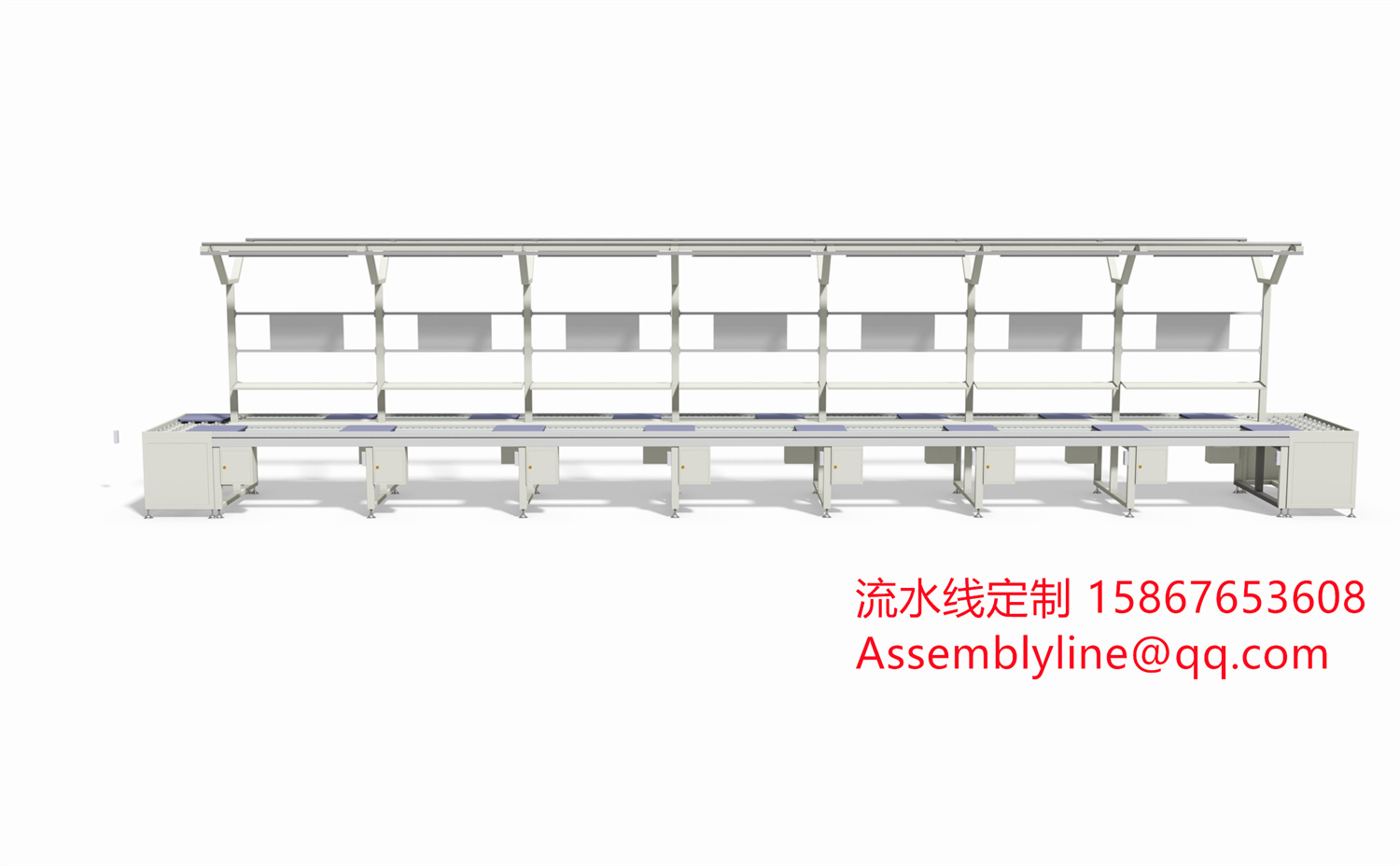

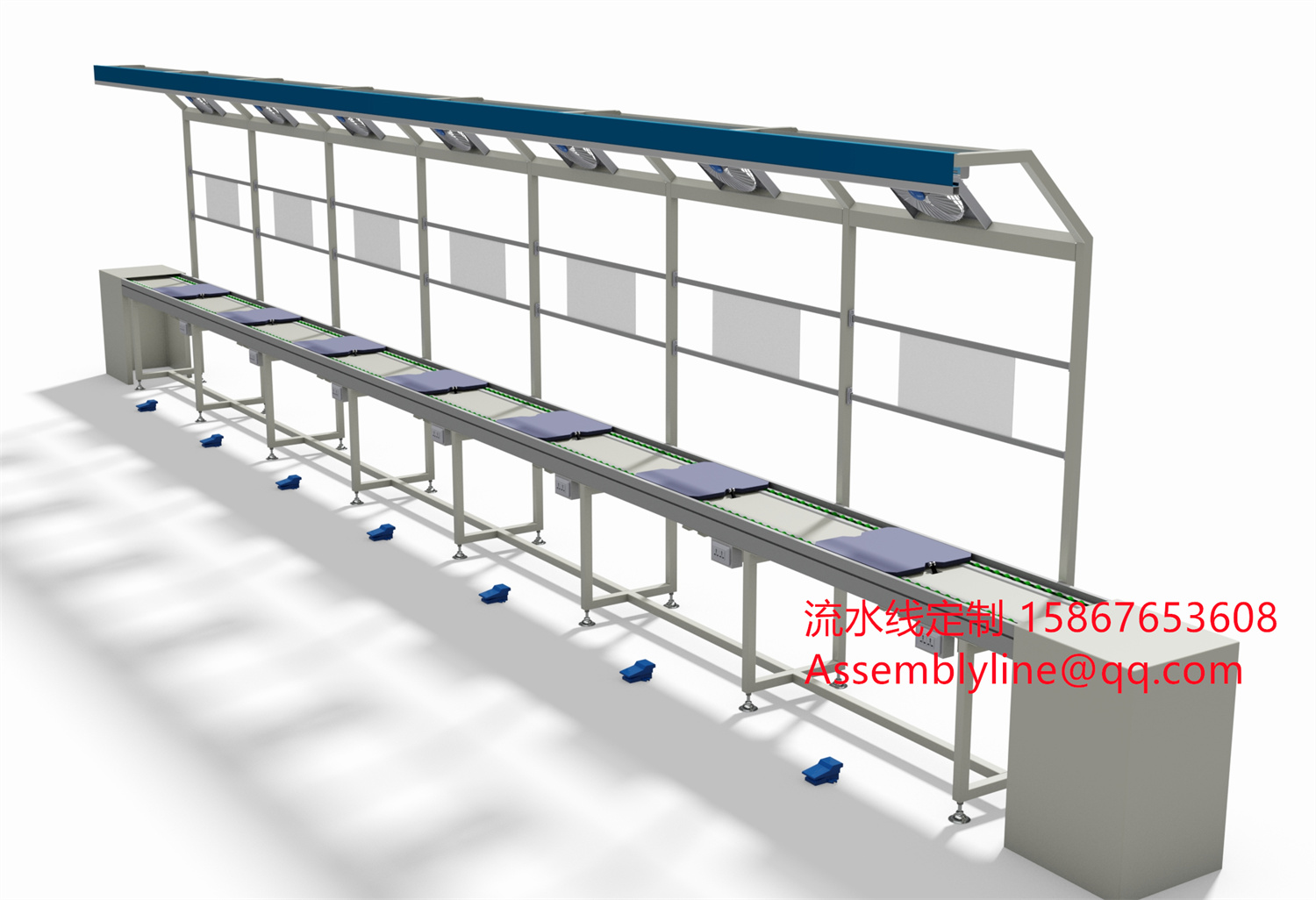

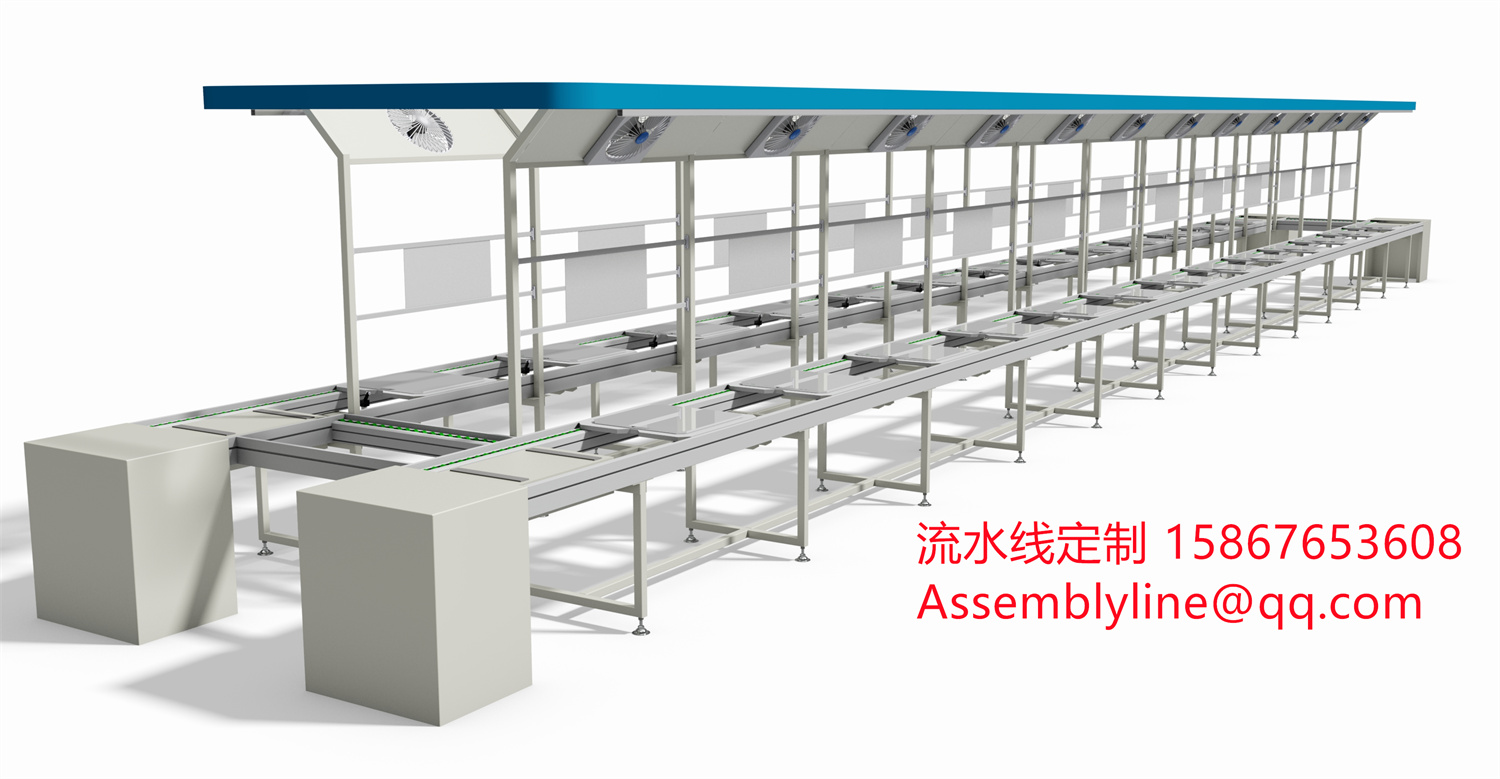

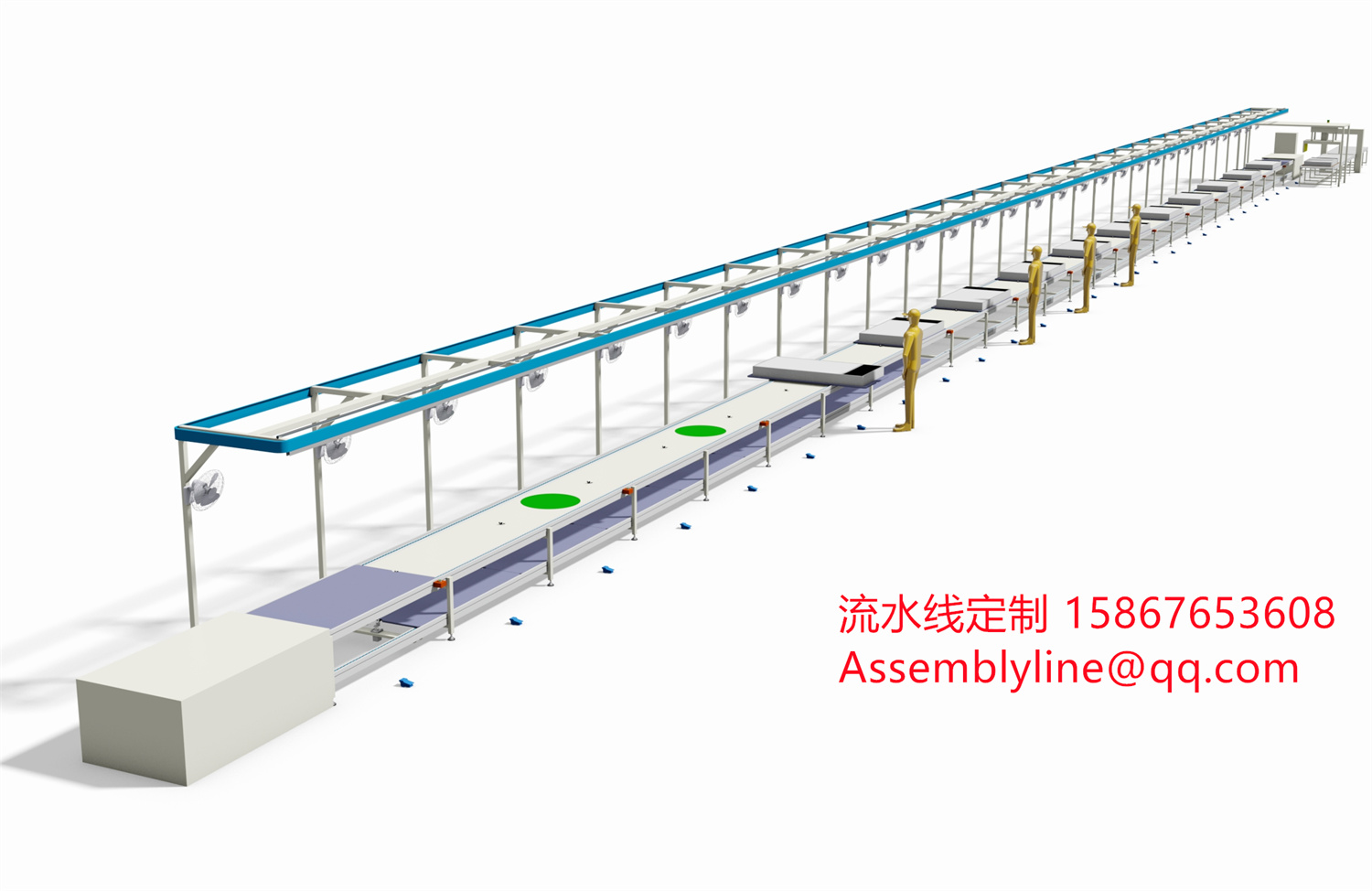

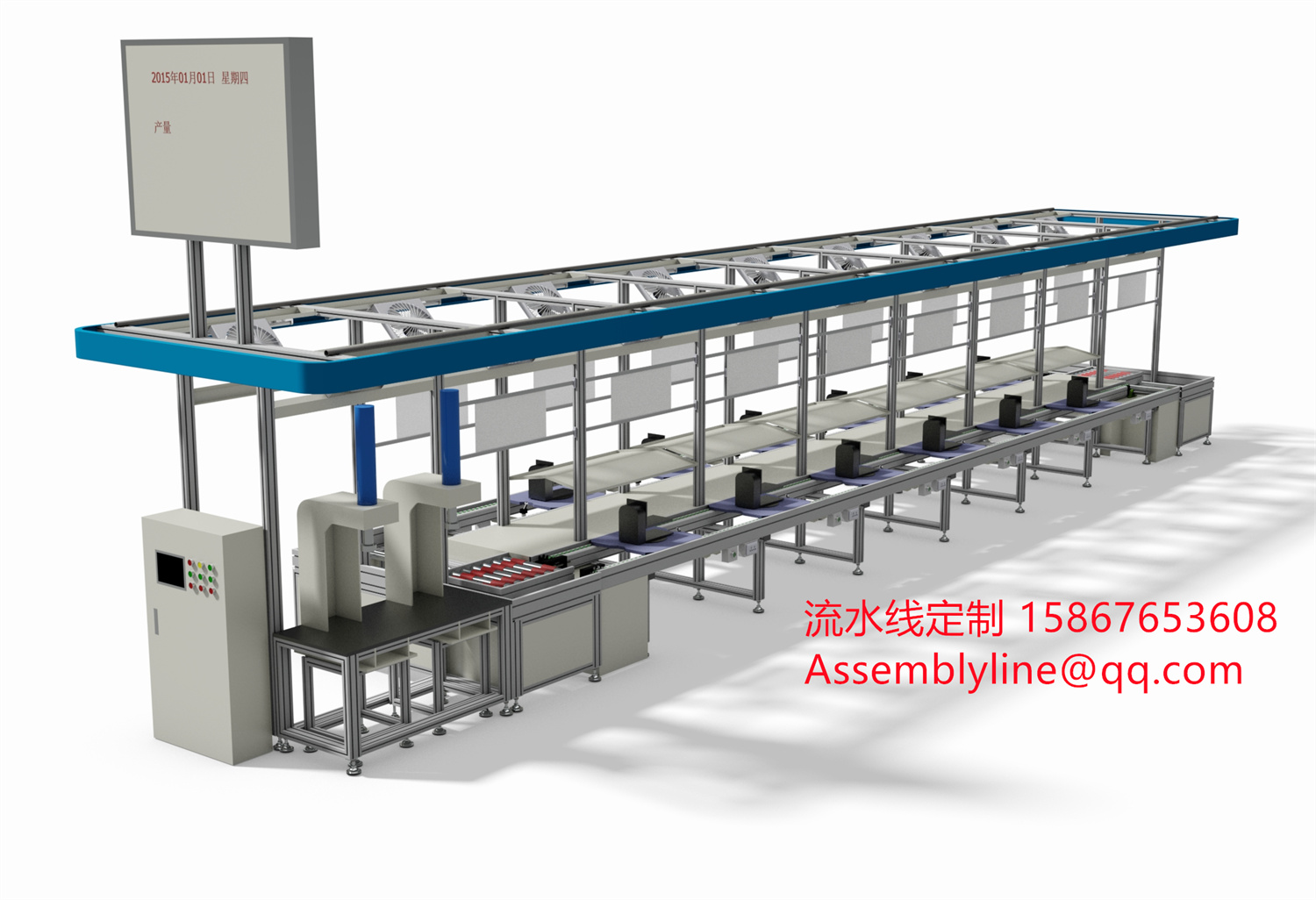

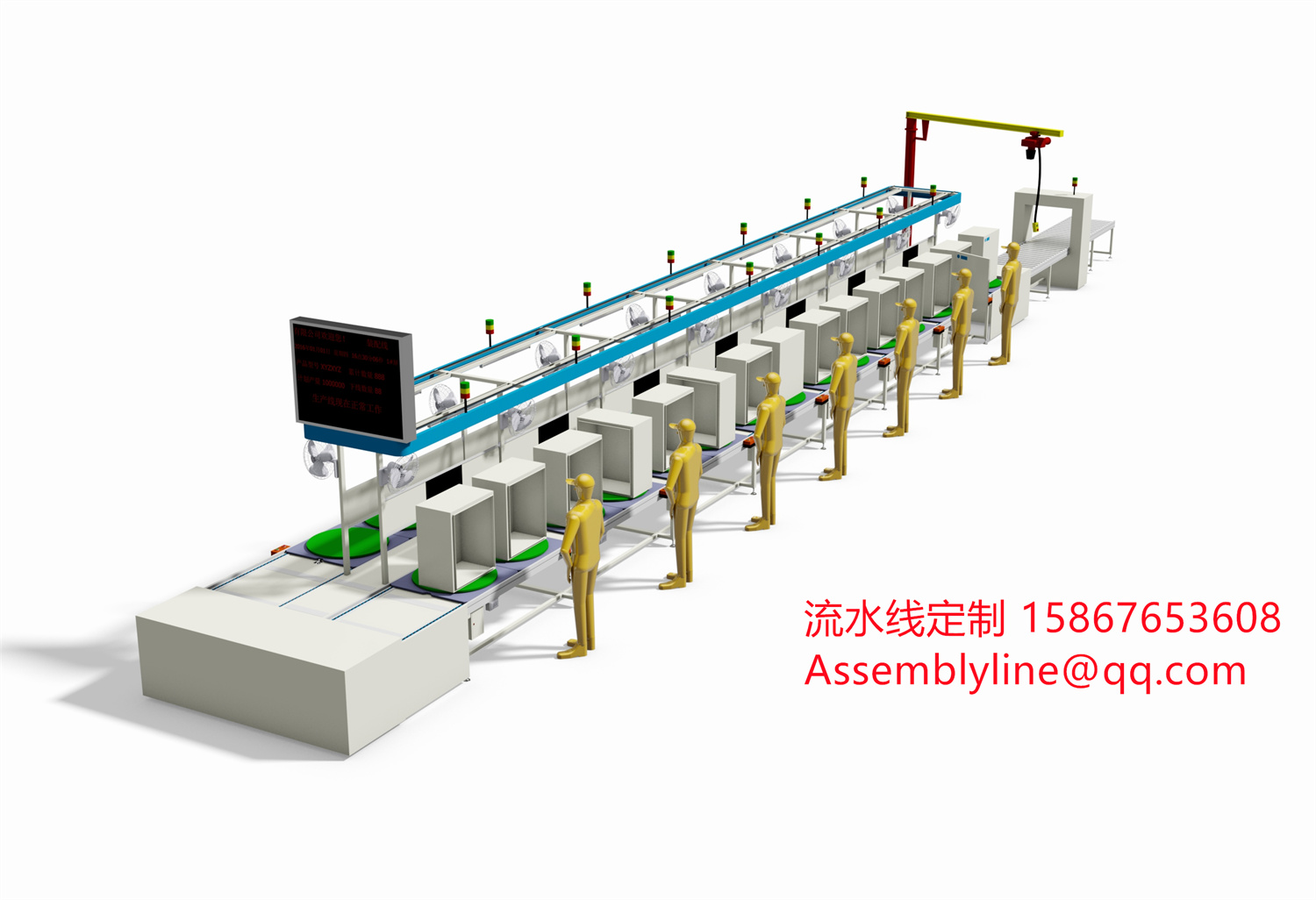

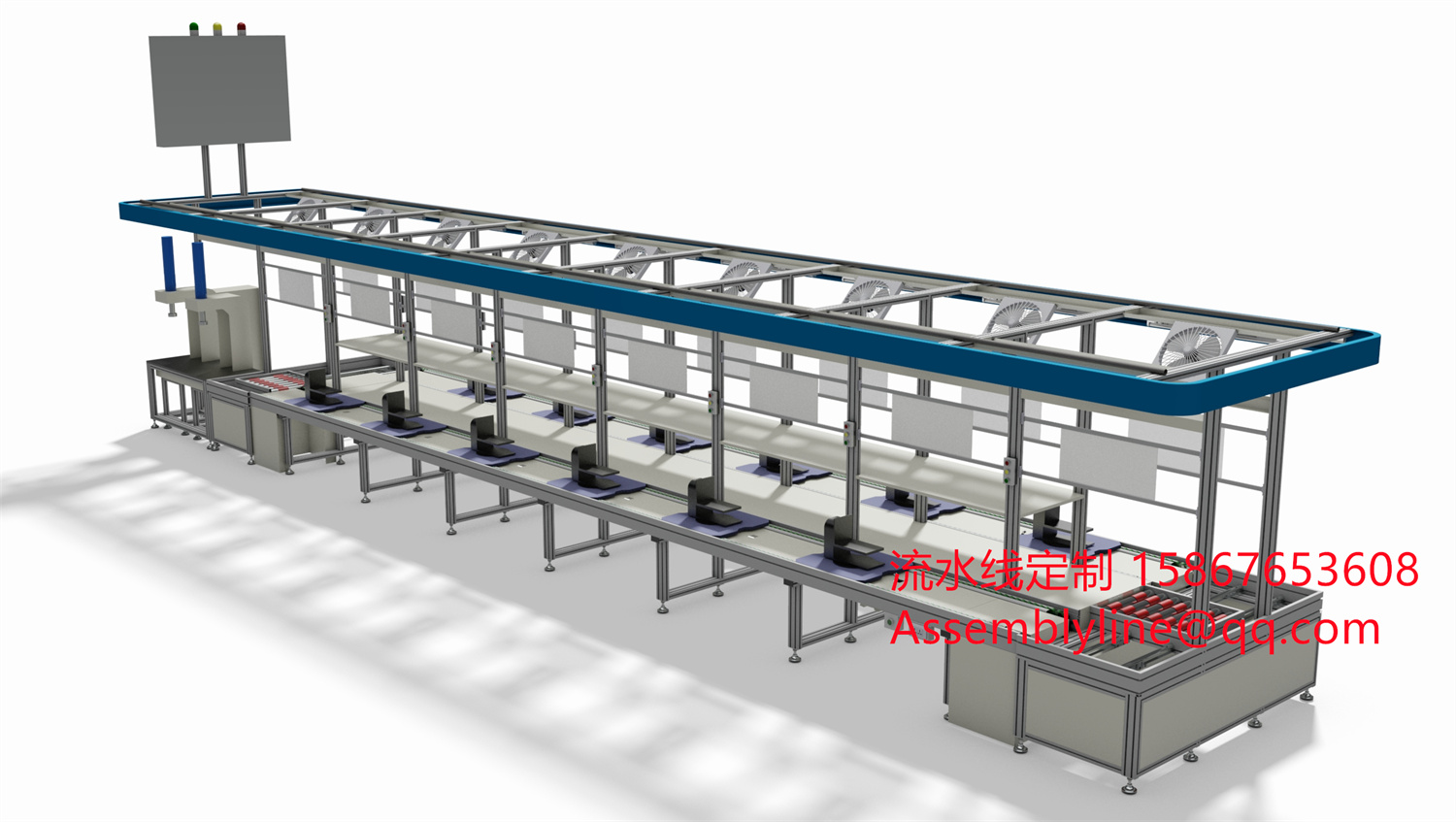

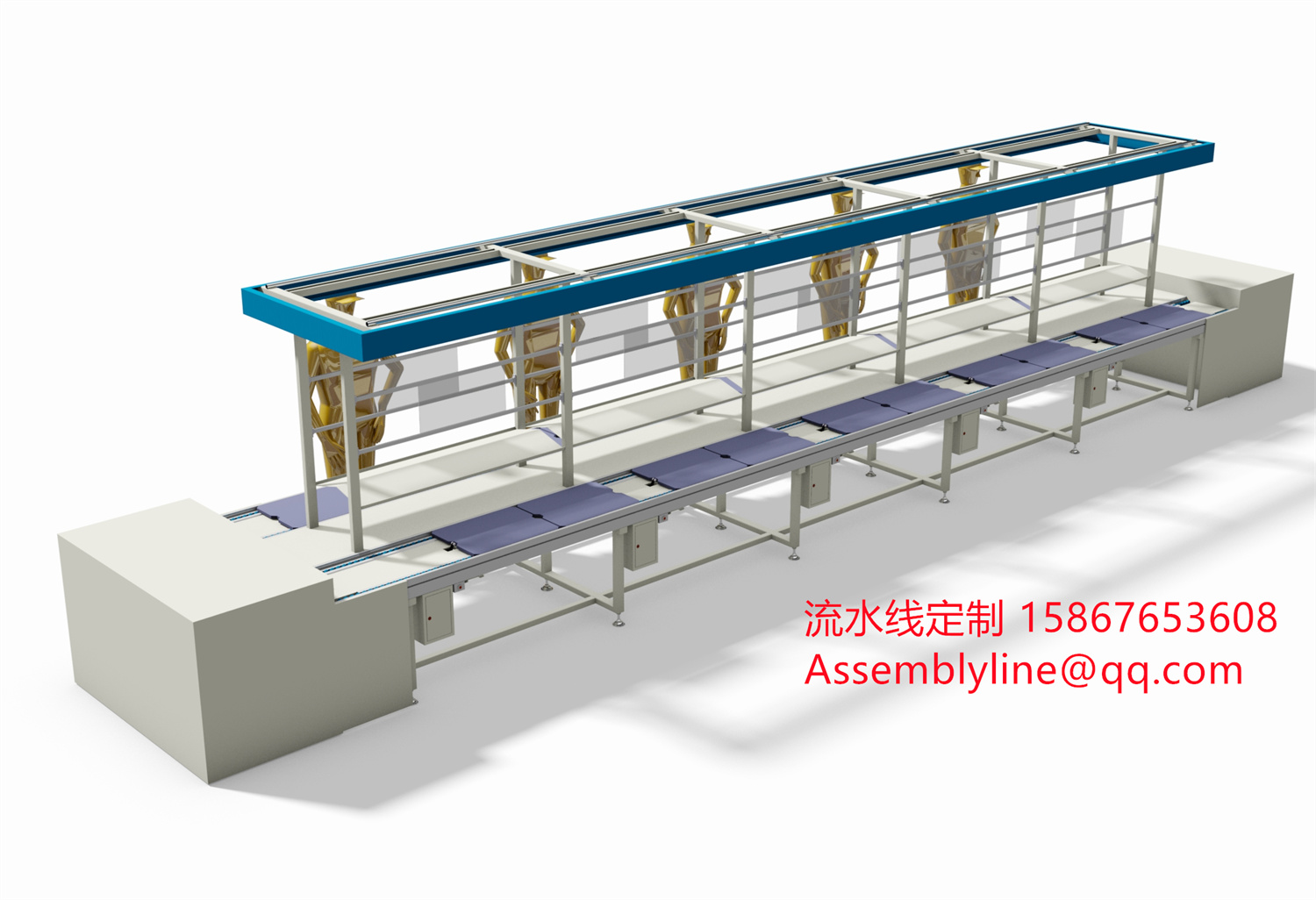

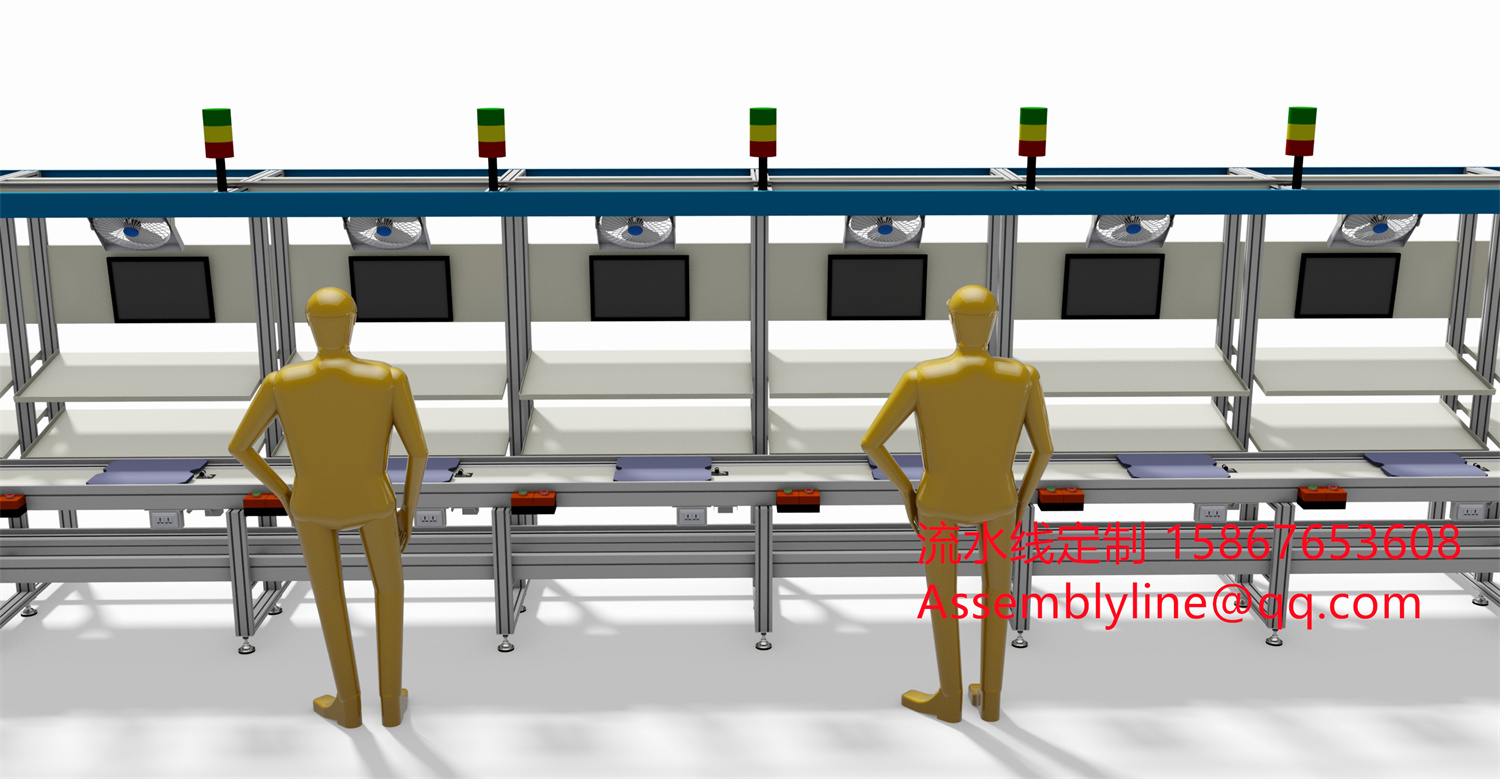

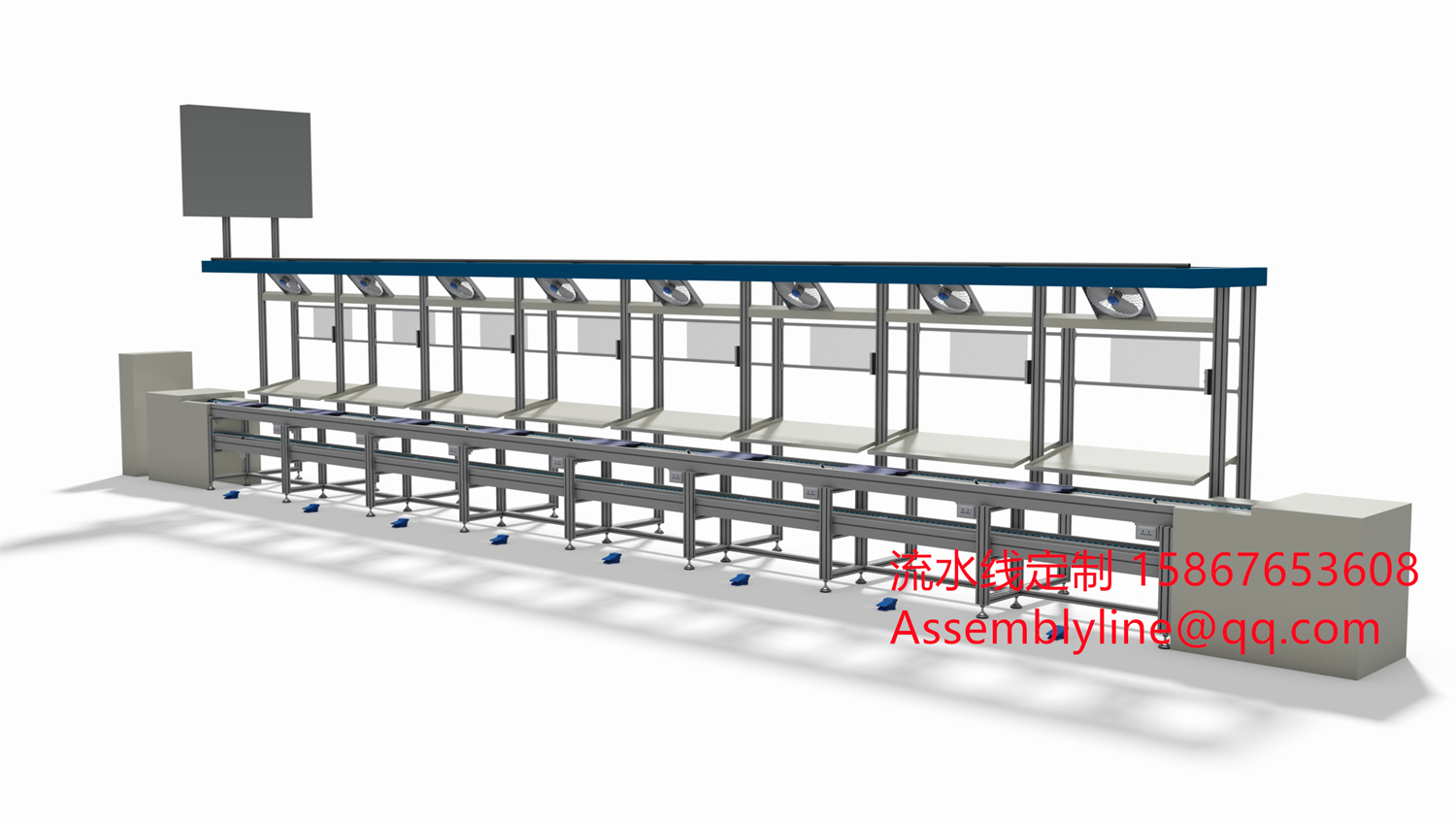

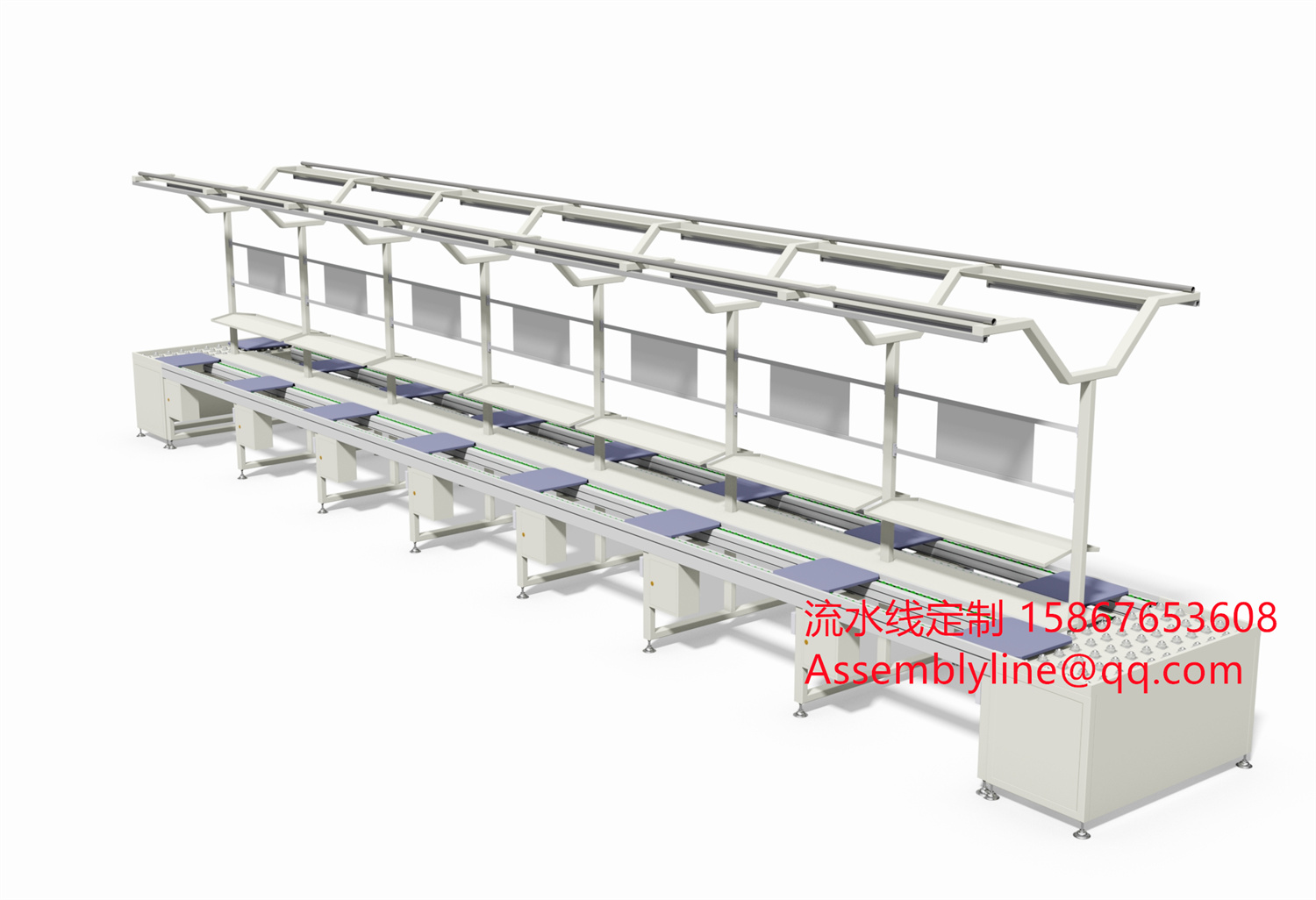

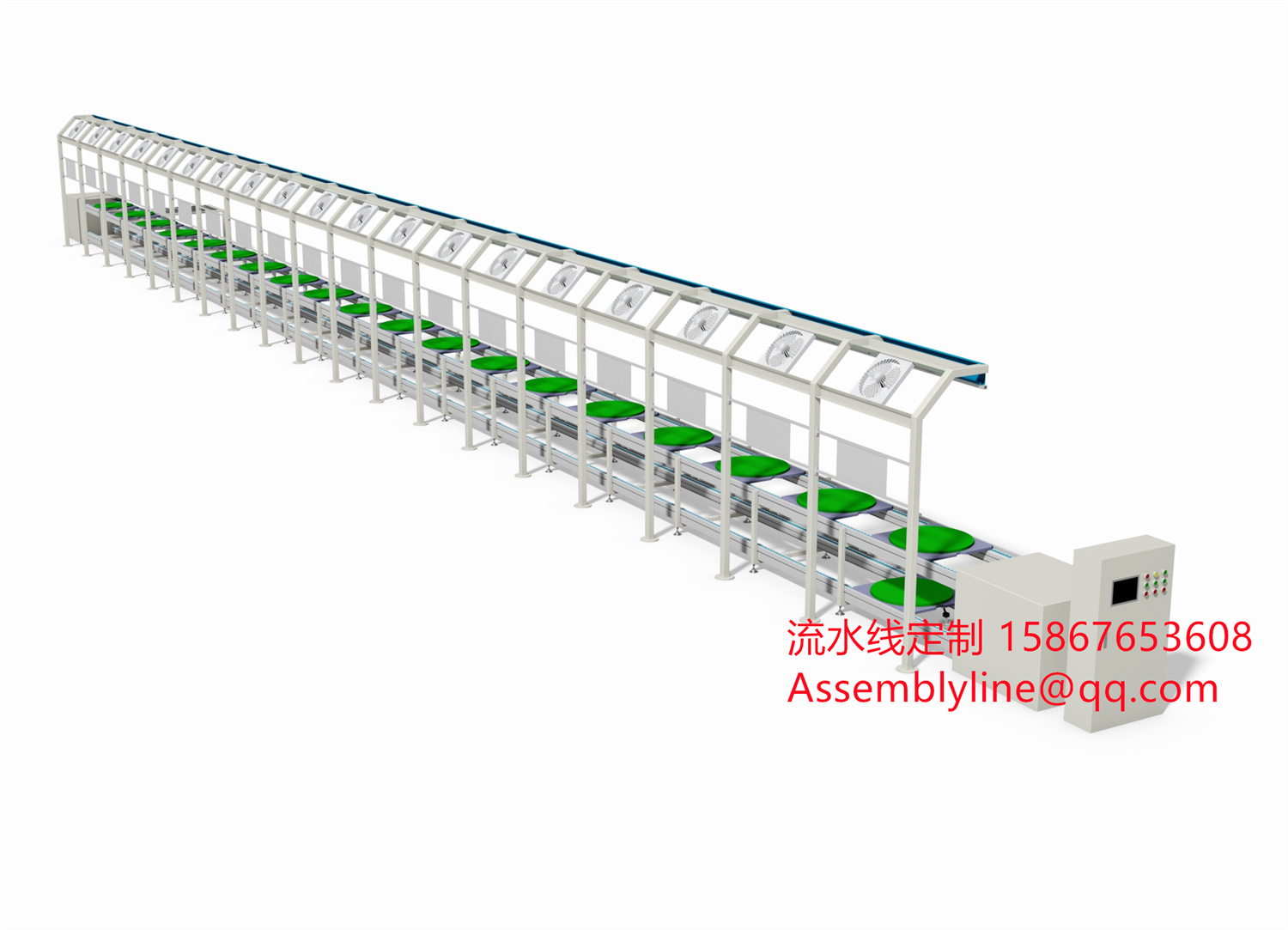

倍速链流水线是一种高效的工业自动化输送系统,它广泛应用于多种行业和生产环节。

倍速链流水线的一些主要适用范围:

1.电子电器行业:适用于锂电池Pack、家用电器、消费类电子产品等产品的装配线和生产线。

2.机电行业:用于发动机、电动工具、汽油机等机电产品的装配和加工,以及其他需要物料输送的生产环节。

3.物料输送:在装配及机加工生产线中,倍速链输送机用于物料的快速输送,通过阻挡器实现精确定位,或通过指令完成积放动作及移行、转位、专线等功能。

4.粉尘环境下的工作:由于其良好的稳定性和可靠性,倍速链流水线可以在粉尘等环境下工作。

5.大批量连续生产:适合产品大批量连续生产的场合,因其输送原理利用倍速链条的增速功能,实现工装板的快速运行。

6.多功能自动化:倍速链流水线可以与自动化专机如顶升平移机、顶升转位机等配套使用,构成水平或垂直循环系统,实现多功能自动化生产。

7.安全性和MES对接数据管理:通过对接的MES自动化系统减少人工操作,提高安全性,同时便于数据追踪和管理,提高生产效率和管理水平。

8.成本效益:虽然初期投资可能较高,但由于生产效率的提高和生产质量的保证,可以降低长期生产成本,缩短交货周期。

倍速链流水线的主要结构组成和特点:

1.倍速链条:流水线的核心部分,由主动端和从动端组成,主动端包括轴承座、倍速链轮、电机、机架、倍速铝型材等。

2.链条种类:倍速链条分为三倍速、2.5倍速和单倍速三种,材质包括工程塑料、尼龙、碳钢、不锈钢等。

3.传动方式:倍速链的传动可以采用空心轴电机驱动或卧式电机驱动方式。

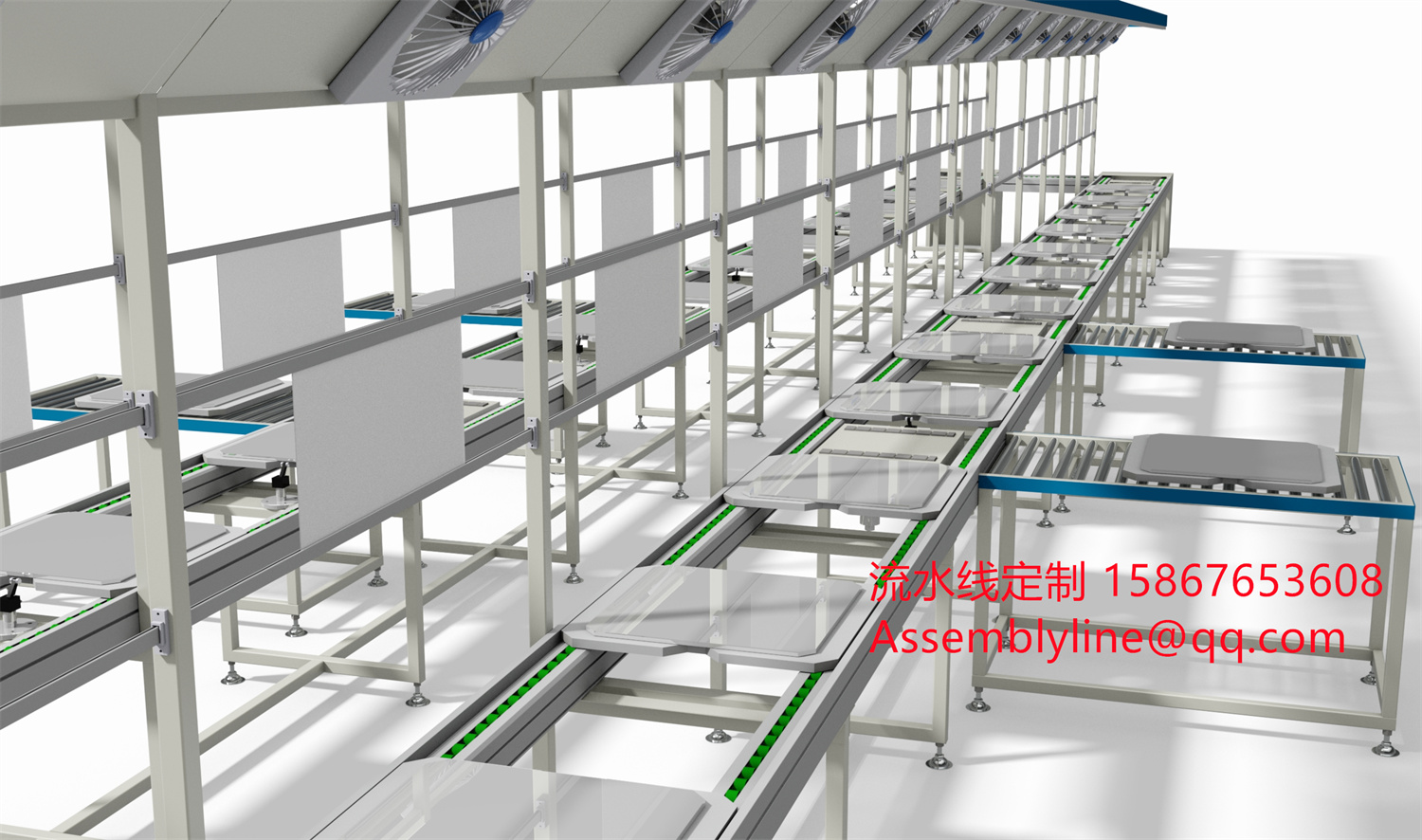

4.传动倍速链条导轨:选用与倍速链条配套的特制铝型材,易于安装,结构美观,噪音低。

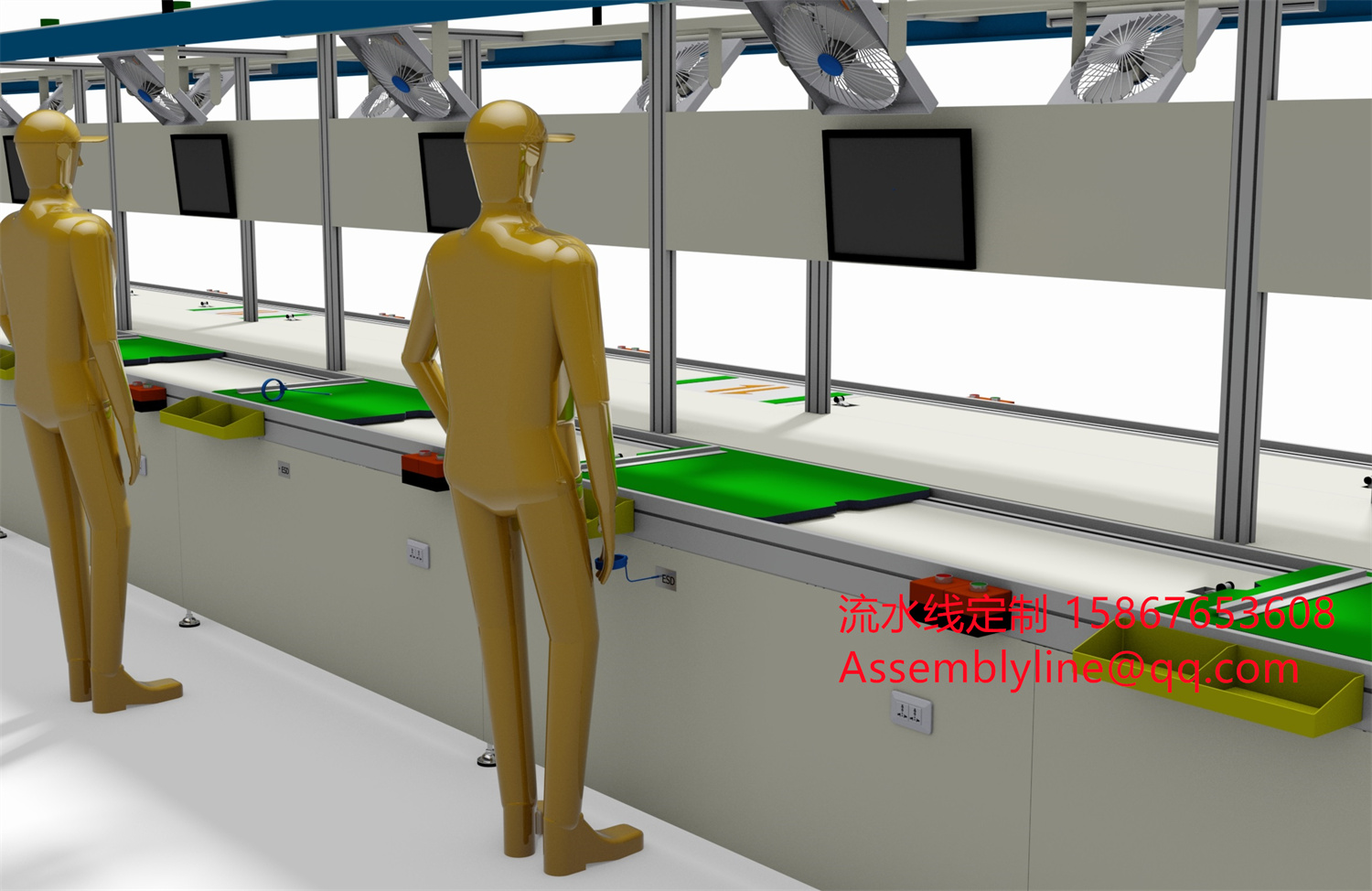

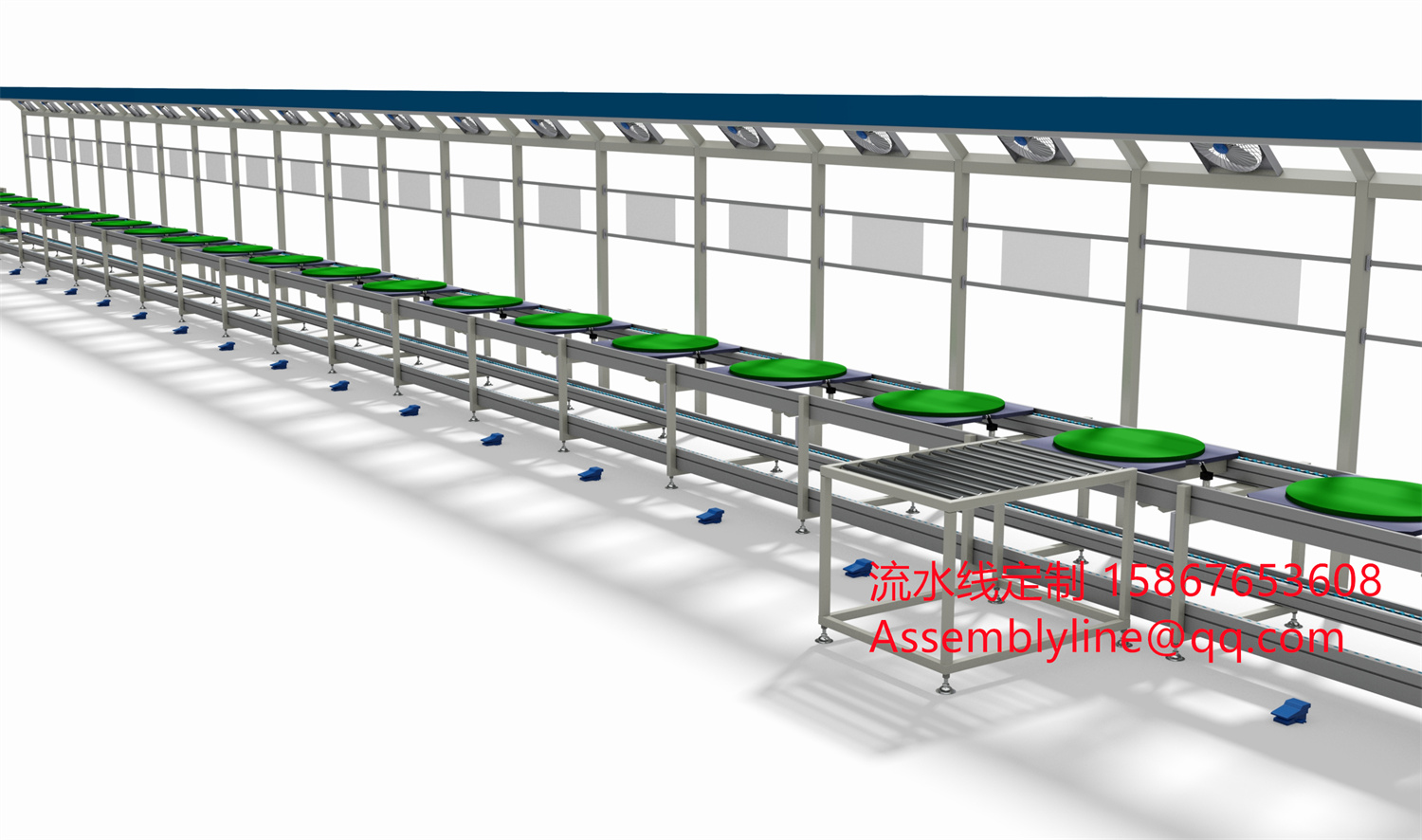

5.移动工装板:根据物料的尺寸和形状定制设计,材质包括PVC、碳钢、不锈钢等,确保承载强度。

6.阻挡器:控制工装板放行的装置,分为立式和卧式,根据物料重量选型。

7.顶升平移机构:可实现物料的垂直运行,结构包括链条式、皮带式等,由电机驱动气缸实现顶起。

8.回板接驳输送机:用于双层倍速链,上层用于生产,下层跑空板,通过回板机实现上下层之间的轮转。

9.框架材质:通常采用铝型材或碳钢,以适应不同的工业应用需求。

10.带电设置(选装):线体内设有导电轮,工板上设有导电排,可实现带电输送,满足电气产品的测试需求。

11.尺寸定制:线体宽度可在200-3000mm范围内根据客户需求选定,线体高度可定制,一般不低于200mm,单段线体长度最长可达20-30m,输送速度为1-40米/分钟。


综上所述,倍速链流水线以其高速、稳定、灵活和自动化的特点,在现代工业生产中发挥着重要作用,特别是在需要高效率和大批量生产的场合。

根据特定产品的生产需求定制倍速链流水线,通过定制设计工作面高度与宽度、倍速链条型号、驱动装置等关键部件,实现产品在各工序间的高效、柔性化流转,同时采用模块化、智能化设计,提高生产线的灵活性、扩展性、自动化水平和生产效率,并通过节能技术、安全防护措施等,降低生产成本,保障操作安全,最终实现生产过程的优化和产品质量的提升。
