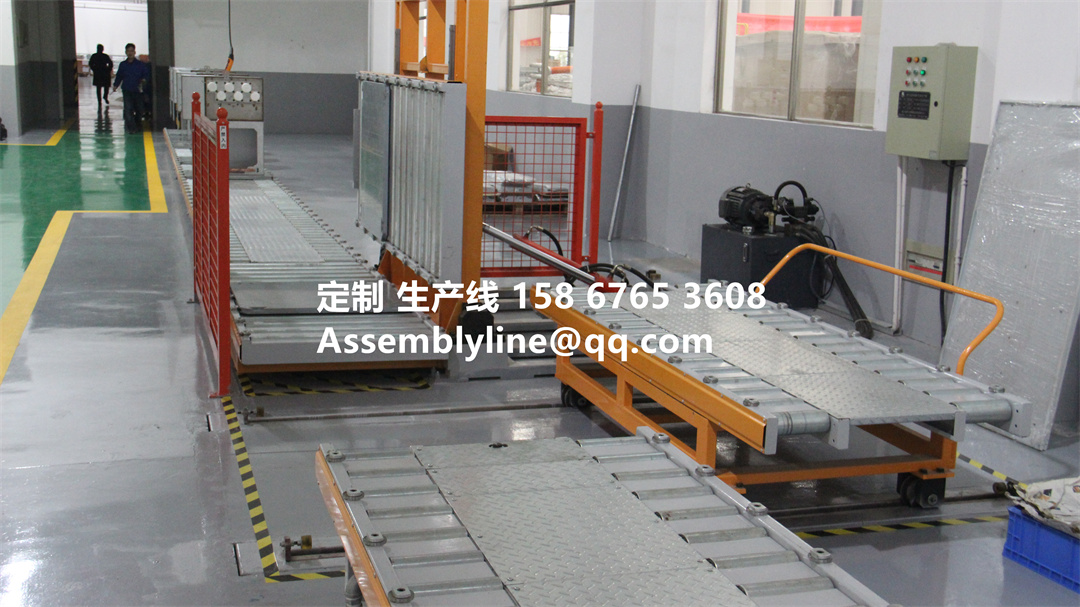

充气柜生产线是一种高度自动化的生产系统,专门用于制造充气柜,即气体绝缘金属封闭开关设备。该生产线集成了精密的机械操作和信息化管理技术,实现了充气柜从组件加工、装配到最终测试的全自动化生产流程。它包括金属壳体的制造、高压元件的装配、绝缘处理、气体充填和密封性能测试等关键步骤。自动化流水线通过动力滚筒输送、自动输送小车、集中控制系统等设备,提高了生产效率,减少了人工干预,确保了产品质量的一致性和可靠性。此外,该生产线还具备高度的灵活性和可扩展性,可以根据生产需求进行定制化设计,满足不同型号充气柜的生产。

充气柜是一种高压开关设备,其结构、组装生产工艺和自动化流水线:

充气柜结构:
1.柜体结构:通常采用3~5mm厚的不锈钢板,通过数控机床加工和焊接机器人焊接而成,确保焊接变形少和气密性好。
2.隔室设计:充气隔室密封高压元件,如母线、断路器等,隔室间采用独立的泄压通道,保障安全。
3.功能单元:各功能单元设计为独立模块,便于组装和维护。
4.绝缘水平:充气柜根据IEC标准确定绝缘水平,耐压值符合国际和国家标准。
5.防护等级:充气隔离通常为IP67,低压柜体为IP4X。
组装生产工艺:
1.金属壳体制造:采用数控折弯和焊接技术,形成具有高精度和高强度的壳体结构。
2.功能单元装配:将负荷开关、断路器、互感器等元件装配到各自的隔室内。
3.绝缘处理:对隔室进行绝缘处理,确保足够的绝缘强度。
4.性能测试:对组装好的充气柜进行包括机械特性检验和电气性能测试在内的全面测试。
5.气体填充:将SF6或其他气体充入壳体内,达到所需的压力水平。

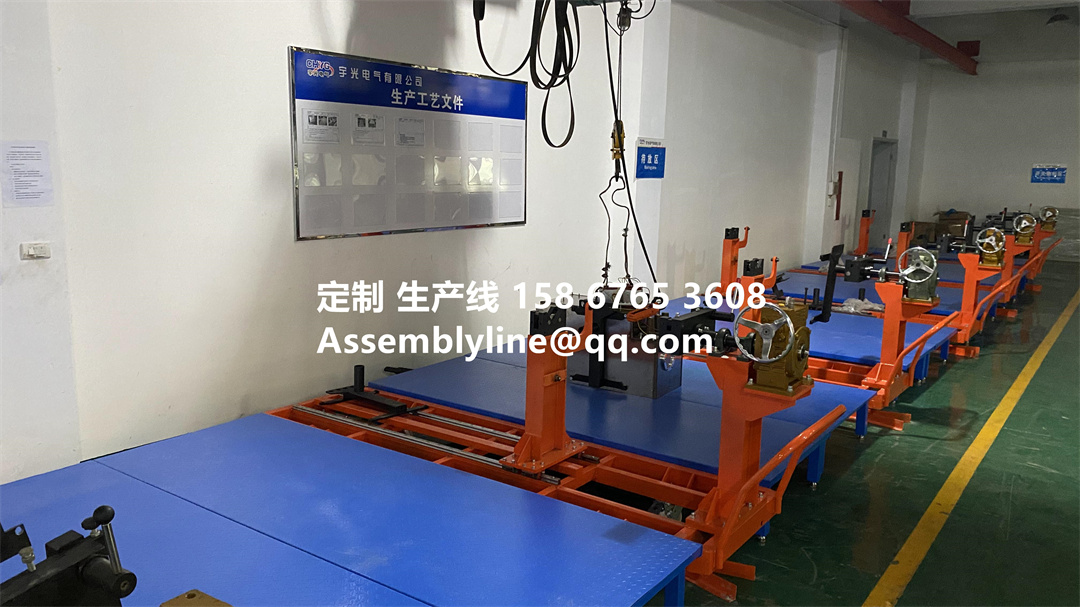

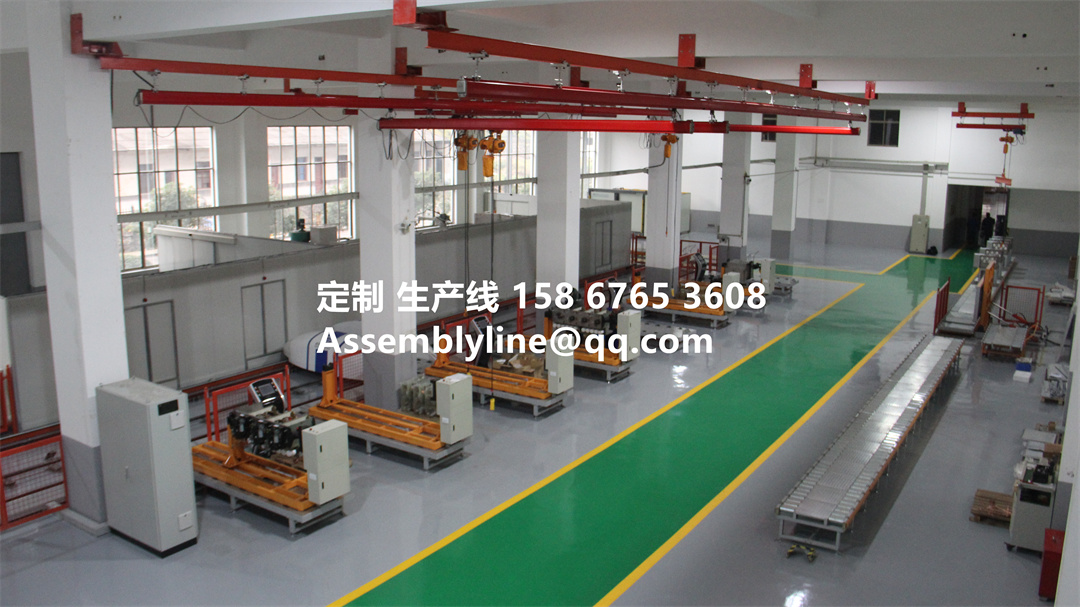

自动化流水线:
1.输送系统:包括滚筒生产线、板链生产线、倍速链生产线等,用于半成品和成品的自动输送。

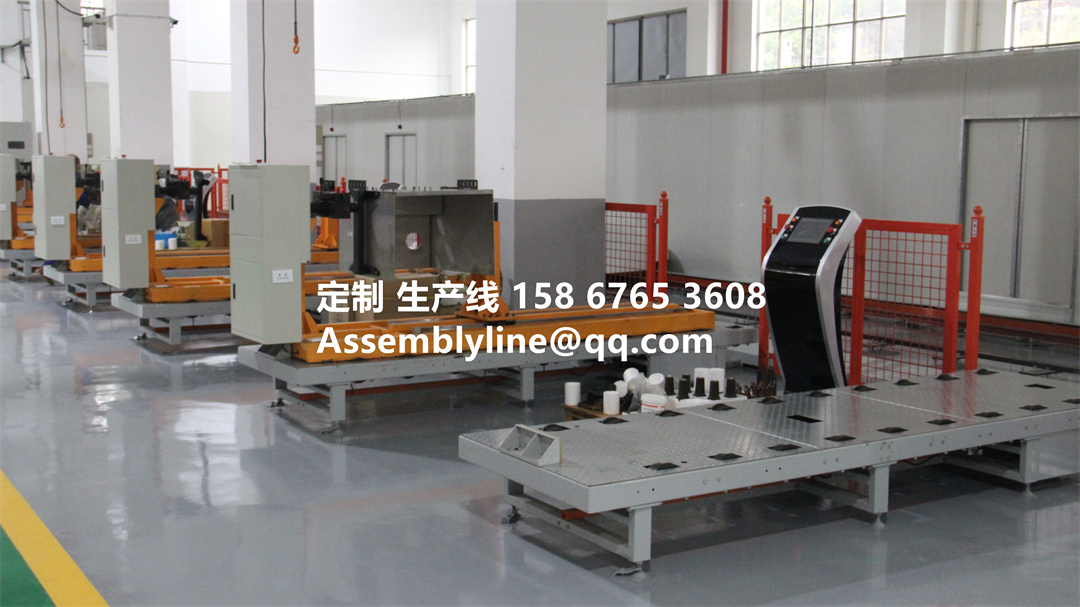

2.装配工位:设计有专门的装配工位,用于各个组件的装配和固定。

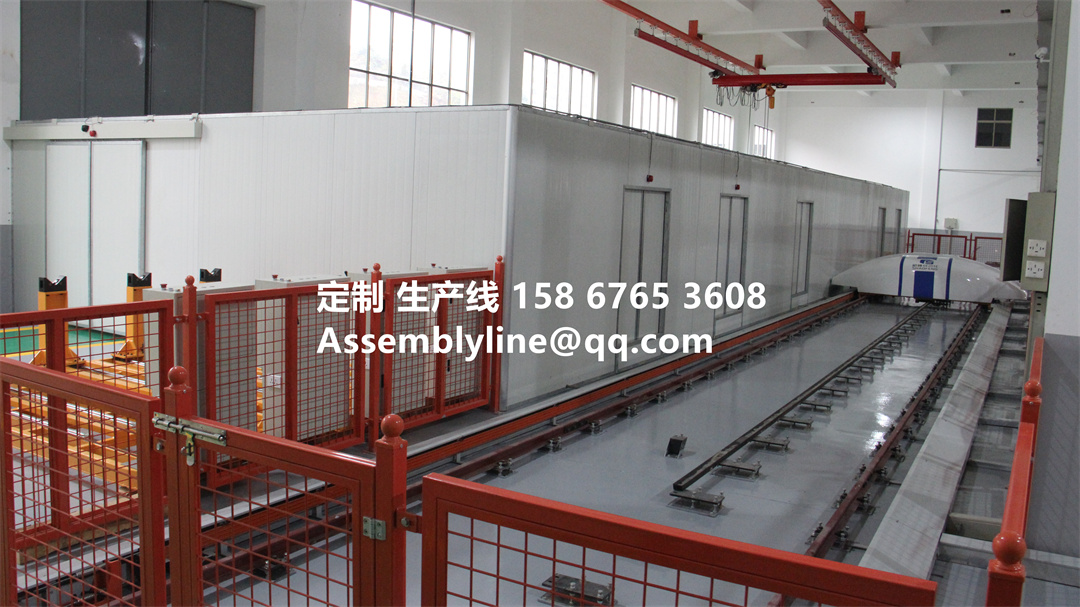

3.测试系统:集成了性能测试系统,如磨合测试台、高压测试等,确保产品质量。
4.自动拧紧和装配设备:自动化设备用于拧紧和装配操作,提高效率和准确性。
5.翻转机和拼柜设备:用于大型组件的翻转和柜体的拼接。
6.电控系统:自动化流水线配备先进的电控系统,实现生产过程的自动控制。
7.生产配套设备:包括发电机、空压机等,为流水线提供必要的动力和气源。
充气柜的自动化流水线实现了从部件加工到最终产品组装的自动化生产流程,提高了生产效率和产品质量,同时减少了人工成本和生产错误。
